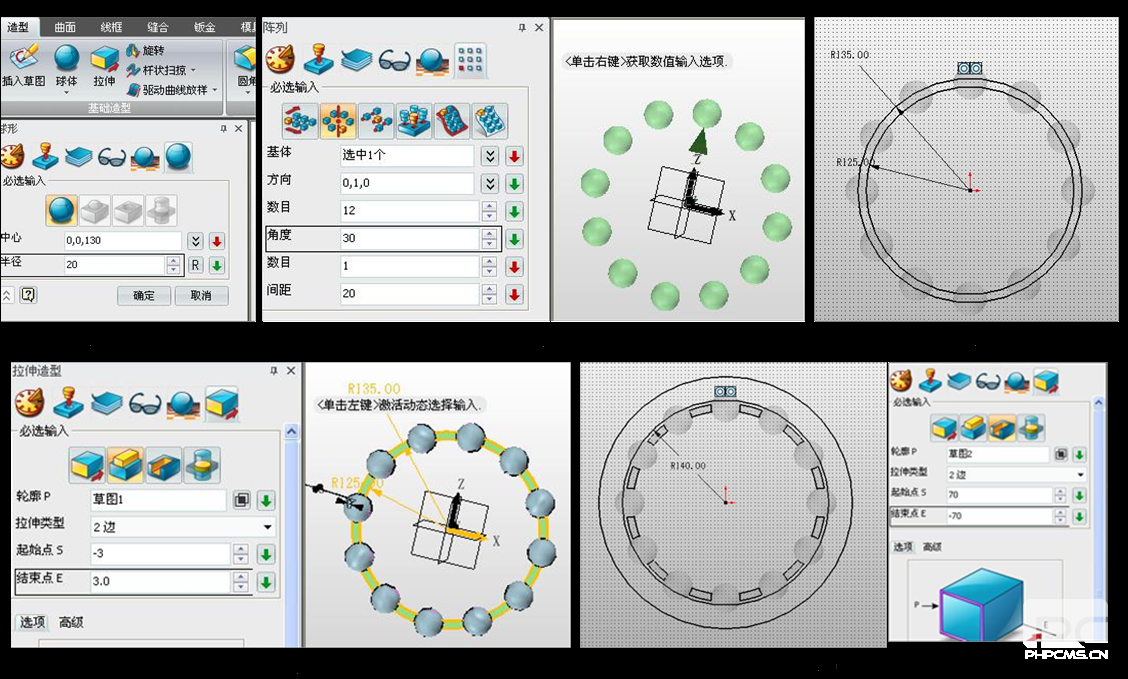

点击球体，进行中心和半径的参数设置（图1），点击阵列的圆形，选择球体，方向为Y轴，参数设置如图2，以XZ面创建草图，画两个同心圆，参数设置如图3。

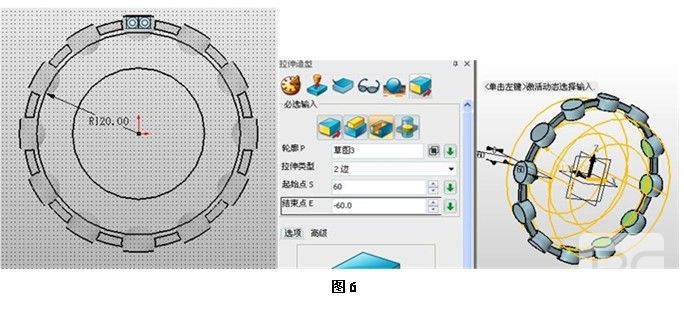

       打开拉伸命令的加运算，拉伸草图，参数设置如图4，以XZ面创建草图，画两个同心圆，退出草图，选择拉伸的减运算，切除球体的外侧，参数设置参照图5。同理，做图6的操作，切除球体的内侧。

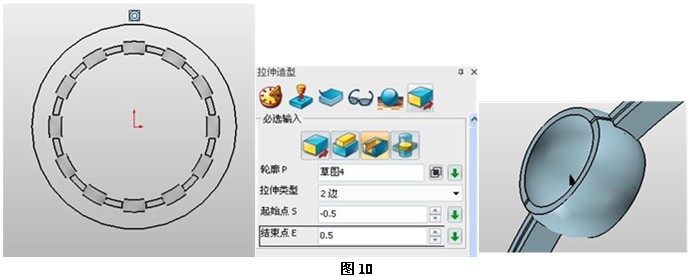

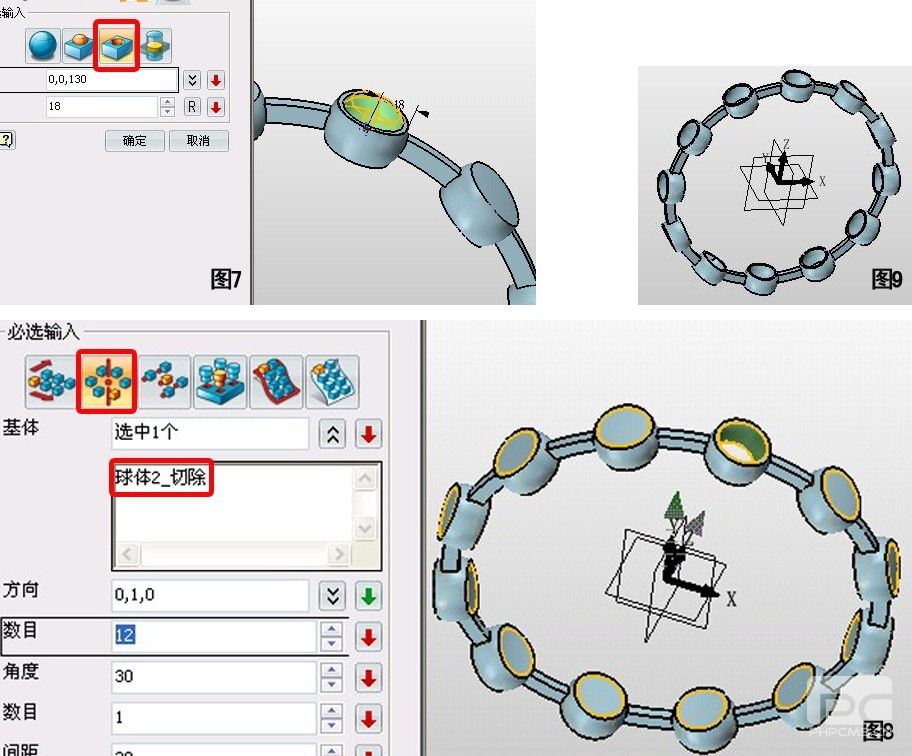

       接下来，点击球体选项，创建球体，选择减运算，参数设置如图7。在属性过滤器中选择特征，然后选择圆形阵列，基体选择被切除的部位，其他参数设置如图8，效果如图9，xelega3D的属性过滤器对模型的属性有着细致的划分，建模过程中选择适当的参数能得到事半功倍的效果。在XZ面建立草图，画圆，然后选择拉伸工具的减运算，在实体中央部位开一条缝，如图10的效果。

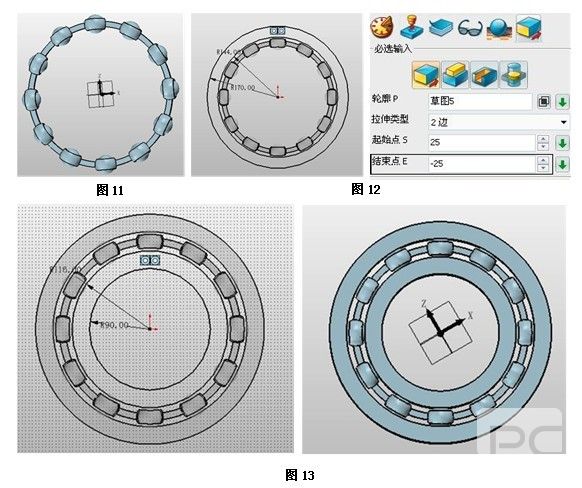

       接下来，按照图1的绘制步骤绘制球体，半径为17.6，并按图2的步骤进行阵列，效果如图11所示。然后在XZ面插入草图，绘制两个圆环，然后拉伸，参数如图12，作为轴承的外圆环。然后用同样的步骤绘制轴承的内圆环（图13）。

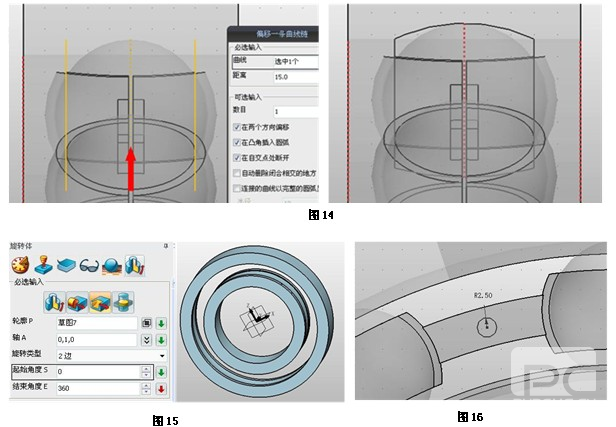

       下面在两个圆环的中部开圆槽，首先在YZ面绘制草图，点击参考几何体，将球体做曲线参考，并将参考线进行曲线双向偏移，用圆弧功能连接参考线的顶点和偏移出来的直线，并进行修剪（图14）。

       选择旋转工具的减运算，轮廓为图14的草图，轴为Y轴，参数设置及效果如图15。接下来制作铆钉，并在XZ面绘制草图，如图16。

       退出草图后拉伸，起始、终止参数分别为+3.1、-3.1，选择圆顶工具，边界为拉伸后的圆柱体的圆面，高度为1.8，之后以Y轴为轴将铆钉做环形阵列，最后对边缘部分进行圆角处理。

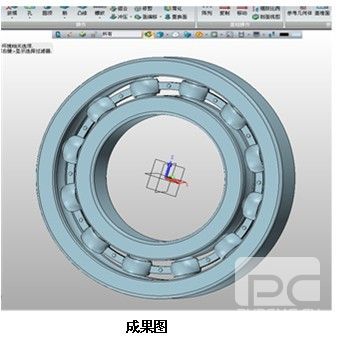

       至此，轴承的三维CAD模型便制作完毕，希望轴承行业的工程师能够通过xelega3D2012的高效CAD建模快速提高设计效率，也欢迎有兴趣的朋友下载xelega3D2012来学习一下CAD三维设计！
