CAD怎么绘制水平和垂直的构造线

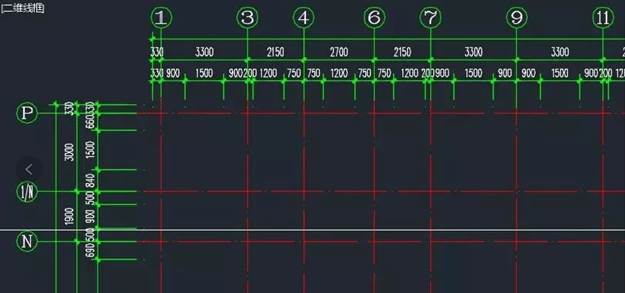

CAD构造线的命令名为XLINE，可以理解为无限长的线，它经常用来作为辅助线，比如绘制机械三视图的时候可以利用构造线将各向视图的图形对齐，除了作为辅助线以外，有时也会用于绘图，当线的方向和位置已知，但长度不明确的时候，也可以用构造线来代替，等其他图形绘制完后再通过修剪或其他方式来确定最终尺寸。水平和垂直的构造线的用途是最广泛的，可以用它来绘制如下图所示的建筑平面图的轴网。

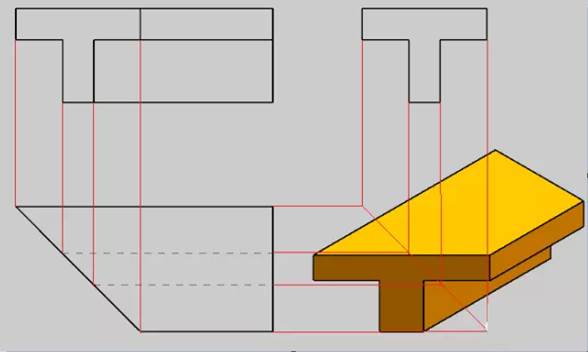

在绘制机械零件三视图时，可以利用构造线来实现长对正、高平齐、宽相等，在保证图形正确的同时可以省去很多重复尺寸的输入。
构造线的命令是XLINE，快捷键是XL。
执行构造线命令后，命令行会弹出如下提示：
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:
如果已知构造线上的两个点，可以先直接通过输入坐标或在图面上单击确定构造线的第一点和第二点来确定构造线的位置和方向。
出现上述提示后，输入H，回车，可以绘制水平的构造线。软件会提示：指定通过点。
假如图中已有参照点，我们可以在这个视图上捕捉点，创建一条构造线。
如果图中还没有任何图形，我们可以输入坐标0,0，在原点处创建一条构造线，如下图所示。
软件会继续提示“指定通过点”，也就是说可以连续绘制多条水平构造线。假如我们要绘制零件的辅助线，就可以一次性将水平的辅助线都绘制好。
回车结束水平构造线的绘制，再按空格键重复构造线命令。
输入V，回车，输入0,0，在原点处创建一条垂直的构造线。
水平和垂直构造线的绘制方法很简单，都可以连续绘制多条，是否要连续绘制取决于已知条件和你的需要。
