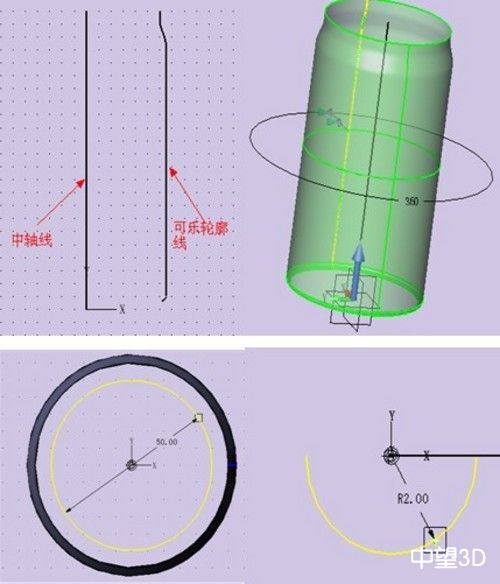

首先我们创建一个草图，定好中轴线（总高115）和可乐罐的基本轮廓线。然后使用旋转命令让轮廓线绕轴线360度旋转创建出基本轮廓，接着在中轴线底部为中心的平面上画一个大圆(R25),在大圆的边上再画个R2.0的小圆。

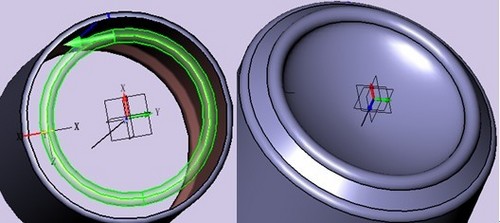

       然后启用扫掠功能，让小圆沿着大圆扫掠过去，画出底部瓶脚，通过直纹曲面把瓶脚和轮廓缝合起来，通过圆顶功能把底部凹面做出来。

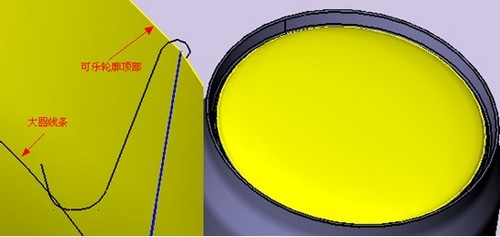

       接下来画顶部，先在顶部偏低一点的地方（112mm处）创建一个平面（可将底部平面偏移上来），画一个大圆（R28），然后画个草图勾勒出一个大概的凹槽，再通过旋转命令让凹槽绕轴线360度旋转。以大圆为边界做一个稍稍凸起的圆顶。

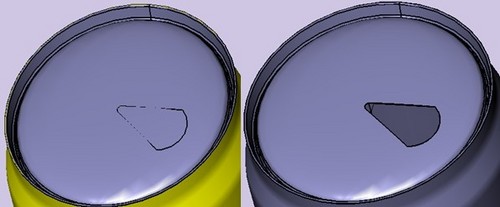

       再在顶部画出拉环的轮廓，选中该轮廓进行实体拉伸，用面修剪功能把拉环缺口修剪出来。

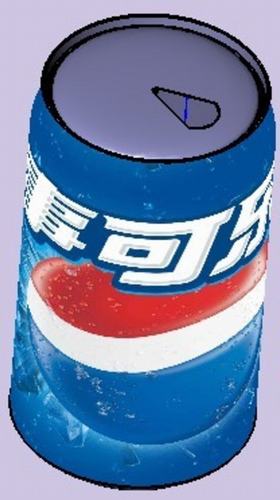

       最后对可乐罐的主体进行抽壳处理，再通过纹理贴图功能将可乐的标签黏贴到可乐罐上，这样可乐罐就画好了。

       通过这个学习例子，大家可以看到xelega3D2012是一款易学易用的CAD/CAM软件，随着工业设计发挥的作用越来越大，CAD/CAM软件发挥的作用也越来越大，无论是对产品创新，还是提高设计效率减少生产周期都至为关键，有兴趣的朋友不妨马上下载xelega3D2012来学习一下。
