使用xelega3D进行绘图，几个简单的步骤就可以实现各种花式的花纹，真正实现建模傻瓜化。本次课程我们将学习如何运用xelega3D2018中的交错阵列功能来画出菱形网。

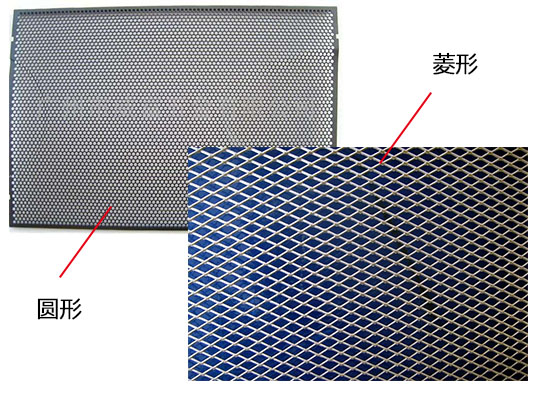

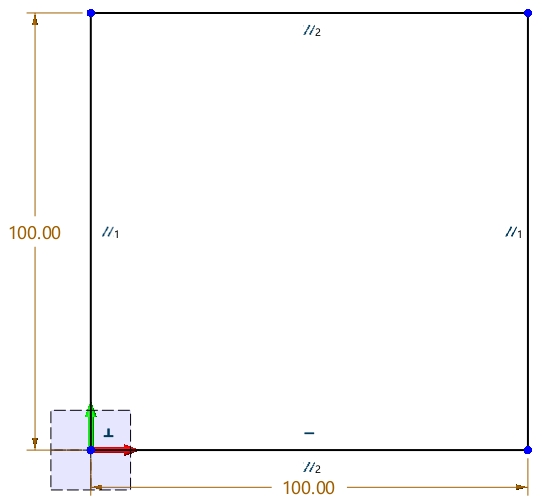

第一步：创建基板，绘制一个100*100的正方形草图拉伸0.5厚度的板，绘制草图如图1所示。

 图1

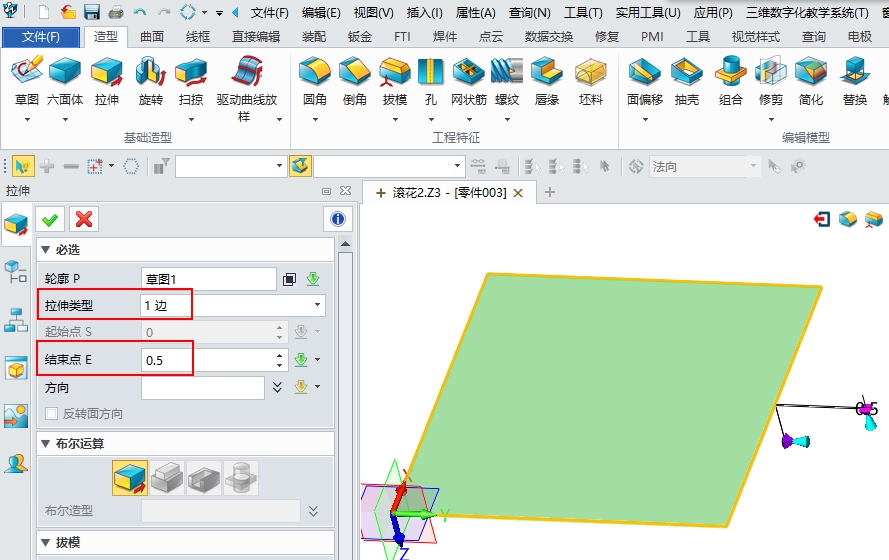

第二步：拉伸出0.5厚度，如图2所示。

 图2

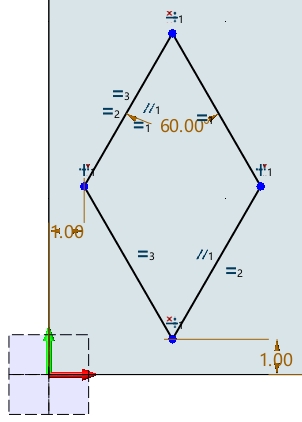

第三步：绘制菱形图案草图，如图3所示。

 图3

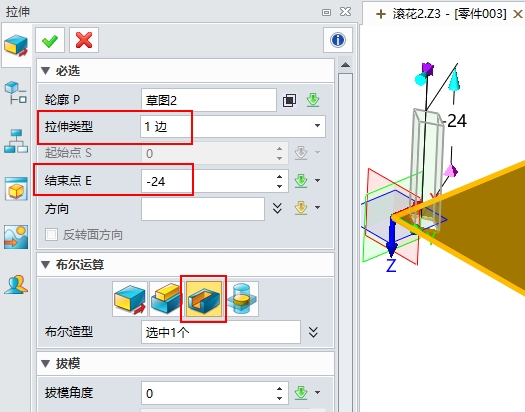

第四步：在基板上拉伸减除出菱形图案，如图4所示。

 图4

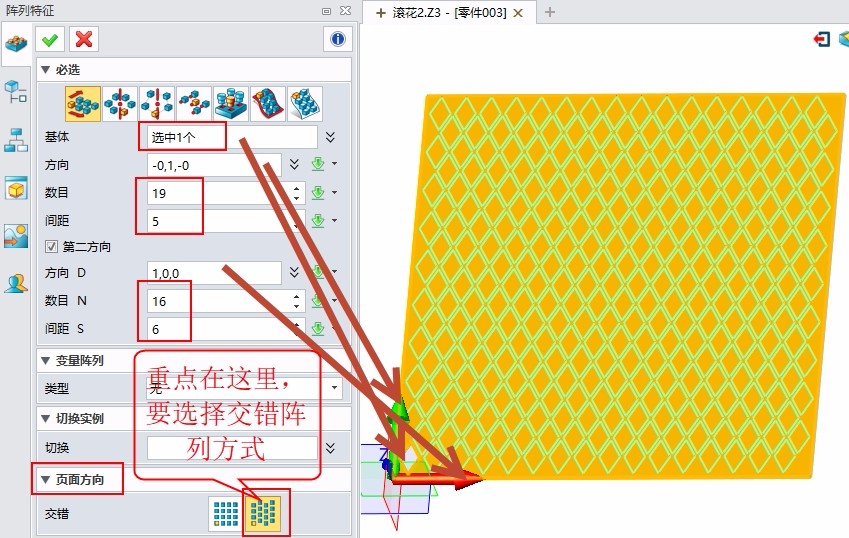

第五步：使用阵列特征功能列出错开的规则图案，注意在页面方向交错模式选择交错阵列，如图5所示。

 图5

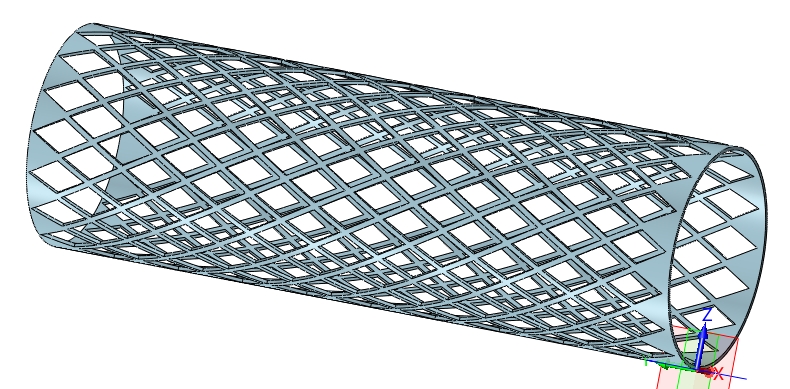

第六步：另外，还能使用圆柱折弯功能卷成圆柱形状，如图6所示。

 图6

至此，菱形网的绘制已经完成。xelega3D交错阵列的方式使得我们可以轻松绘制各种规则形状的图案，相信大家通过以上例子能熟练掌握这几个简单的步骤，并且将其运用到花纹网面的设计中。
