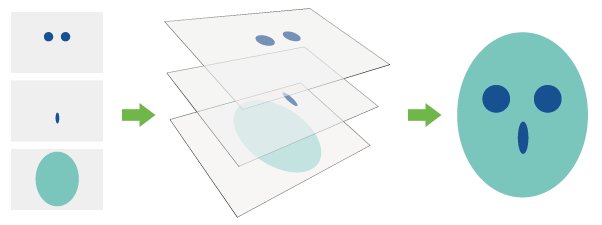

图层的建立，主要用来管理和控制复杂图形，被广泛的应用于三维建模、零件装配和出二维工程图中。对设计对象、零件、装配等进 行规范性的图层分类，能够方便用户使用和管理设计对象，从而提高软件使用的效率。

本课程我们将使用xelega3D 2018来学习缺省图层和创建图层基本操作，为后续对图层管理的高效操作做好基础。

一、缺省图层

第一步：新建零件中，只有一个名称为Layer0000的缺省图层，在数量里可以看到，缺省图层包含了3个对象，它们分别是XY、XZ和YZ 基准面，如图1所示。

 图1

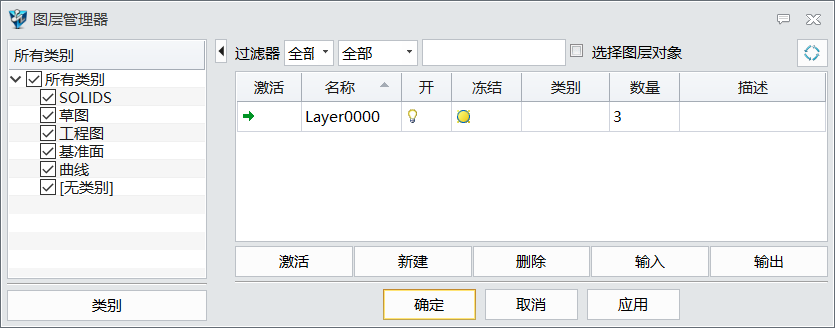

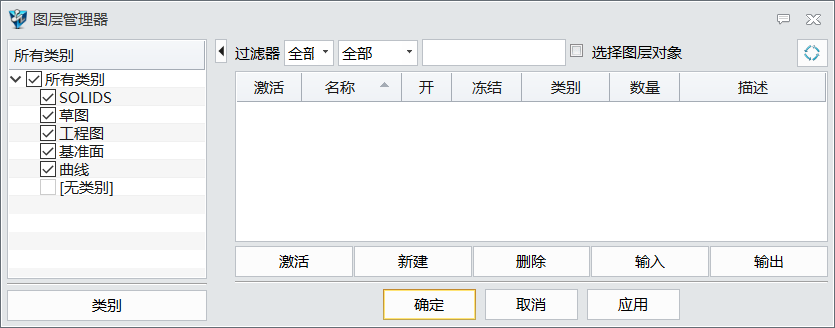

第二步：在类别里，有Solids、草图、工程图、基准面、曲线等5个缺省类别，没有被指定类别的图层，一致被视为无类别，如图2所示，去选无类别，Layer0000图层将即被过滤掉，不显示在图层管理器中。

 图2

二、图层操作

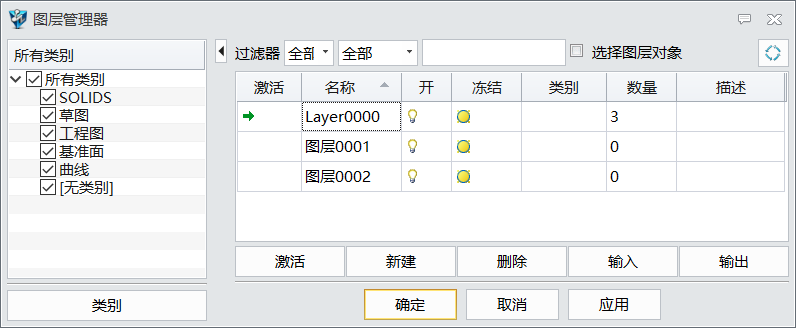

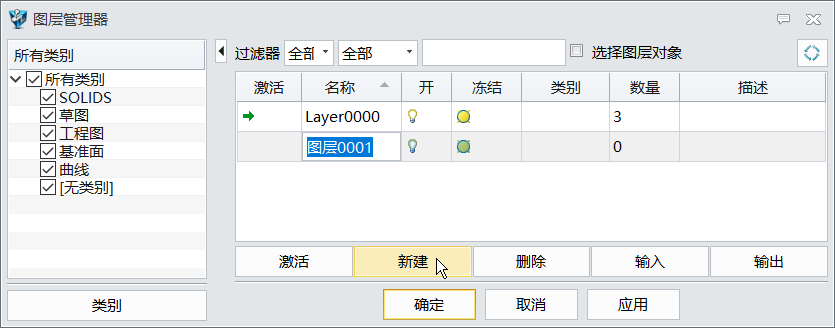

第三步：使用新建，创建一个新的图层，根据需要对图层进行重新命名，如图3所示。

 图3

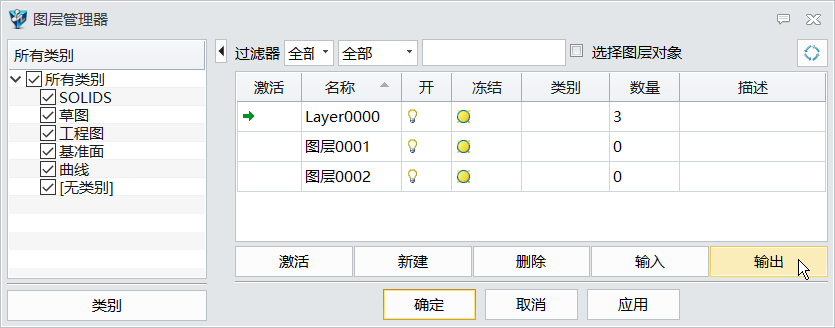

第四步：再创建一个图层，然后使用输出，如图4所示。

 图4

第五步：弹出保存图层信息的对话框，输入文件名，然后保存。

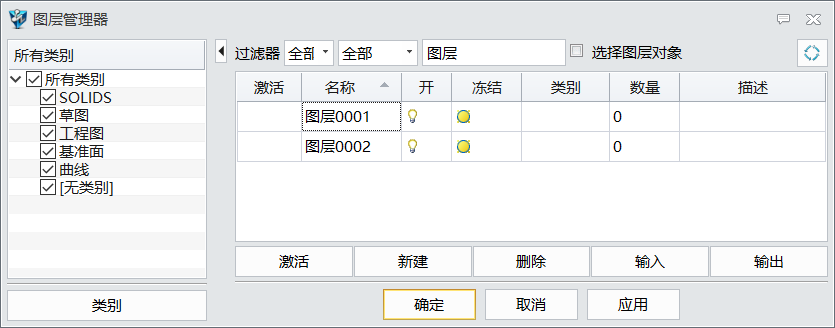

第六步：在过滤器里输入过滤关键字——图层，我们看到，视窗里只会显示包含关键字的图层，如图5所示。

 图5

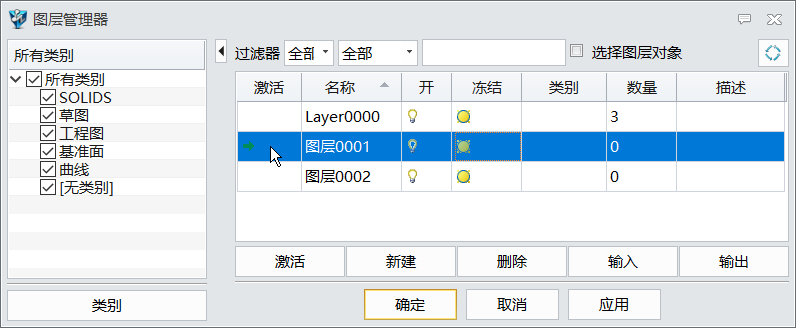

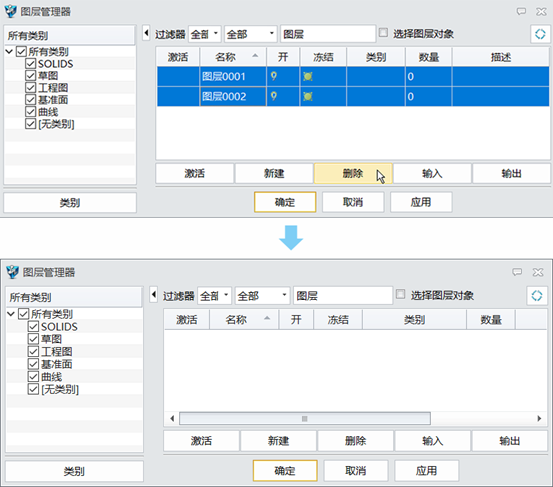

第七步：拾取图层0001和图层0002，使用删除，用来删除选中的图层，如图6所示。

 图6

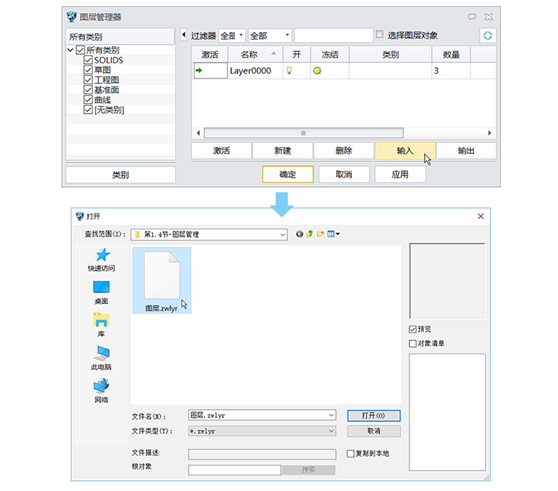

第八步：删除过滤器关键字图层，使用输入，在弹出的打开对话框中，拾取图层信息文件，双击或使用打开命令，对图层信息文件进 行输入，如图7所示。

图7

第九步：由于图层Layer0000已经存在，输入的图层信息里也包含了该图层，所以会有报警信息，提示图层Layer0000正在使用，询问是否确定覆盖图层，我们选择是，接受图层覆盖，如图8所示。

 图8

第十步：输入图层后，我们还原了输出时候的图层信息。对于用户经常使用的图层，我们可以使用输出，把常用的图层进行分类，保存成图层信息文件，以方便以后的使用中，通过图层输入操作，提高创建图层的效率，如图9所示。

 图9

第十一步：激活图层的三种方法：

第一种方法：双击图层进行激活，把对象图层设置为当前的使用图层，如图10所示。

 图10

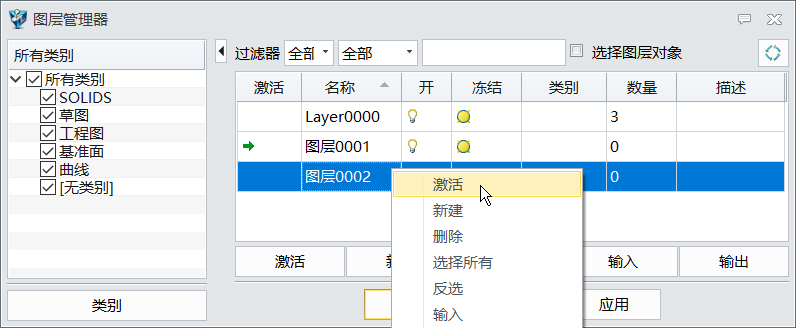

第二种方法：拾取图层后，使用右键菜单下的激活，把对象图层设置为当前的使用图层，如图11所示。

 图11

第三种方法：在图层工具栏里，直接选取图层，置为当前作为使用图层，如图12所示。

 图12

到此，我们对图层缺省的情况以及图层处理的基本操作有了整体的了解。在设计过程中,良好的图层操作管理习惯对后续复杂设计的规范应用有很大的帮助，从而提高工作效率。
