使用过二维CAD的工程师们都知道图块，因为图块可以重复插入、做成图库，减少重复操作，所以被广泛使用。而在使用三维CAD软件在进行建模过程中也会存在重复绘制某些草图的情况，这无形中降低了产品的设计效率，从而工程师们希望能够将这些重复绘制的草图做成块形式，从而可以有效并高效的设计。

鉴于工程师们工作中对草图的重复绘制情况，xelega3D在基于二维CAD图块的基础上，提出了草图块的概念，并将它进行了扩展。

xelega3D2017新增的草图块功能，分为刚性块与柔性块。顾名思义，刚性块表示其形状保持不变，仅作为一个整体插入以及与其他的草图进行约束等操作。而柔性块的形状在引用的草图中是可变的，可被其他的草图对象所修改。这无形中为工程师们绘制草图时提供了多种可能。

接下来以四连杆机构为例，深入了解xelega3D草图块的应用：

 图1

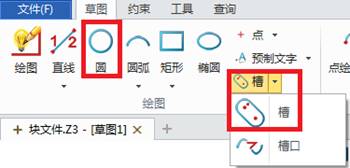

首先，我们进入草图环境，利用“槽”与“圆”命令，分别绘制连杆的各部分结构。点击“槽”与“圆”命令，绘制四个连杆机构的外形，如图所示

 图2

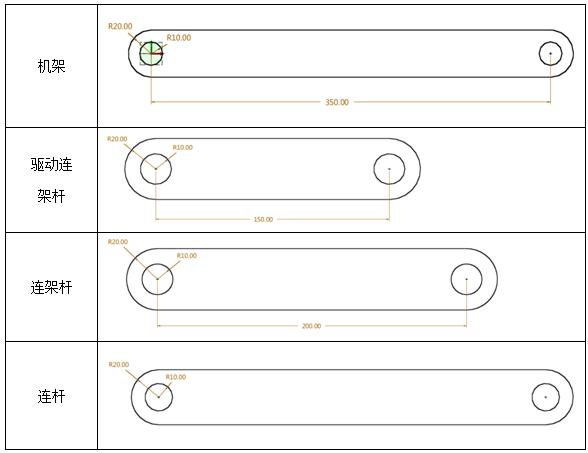

绘制的连杆机构具体尺寸如表所示

使用“制作块”命令，进行块的设定，分别将机架、驱动连架杆、连架杆设定为“刚性块”，将连杆设定为“柔性块”。

 图3

点击“制作块”，选中“机架”草图，命名为“机架”，“插入点”可根据需要设定，点击确定即可完成设置，此种设置为“刚性块”属性。

 图4

以同样的方法设置驱动连架杆、连架杆为“刚性块”，如图所示

 图5

 图6

同样点击“制作块”命令进行连杆的块设置，但在设置时需要勾选“柔性块”属性，以便赋予连杆块相关属性，在后续调用时，它能自由变化。

 图7

此时，草图块的制作完成。

接着，我们将前面制作的草图块进行插入。点击“插入块”，将四连杆机构所需的各个块插入到草图环境中

 图8

通过“点重合”约束，将各部分构成四连杆机构的初始状态，并给机架一个“点水平”约束

 图9

四连杆机构初始状态如下：

 图10

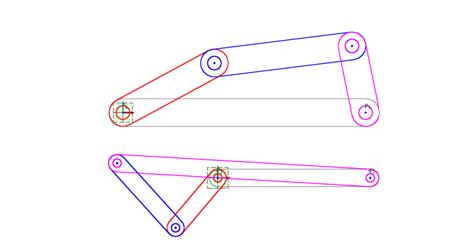

拖拽连架杆（蓝色）跟连杆（紫色）的重合点，即可看到拖拽过程中连杆的变化，从而模拟连杆机构的状态

图11

若需要将连杆变为刚性块，可打开“块管理”进行修改，此时可看到作为柔性块的连杆是以斜体表示的

 图12

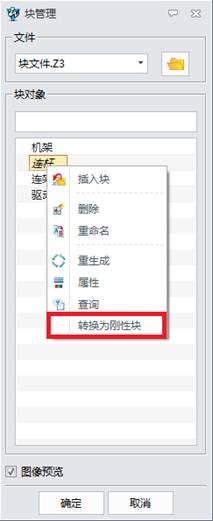

在“块管理”对话框中对连杆点击右键，选择“转换为刚性块”，修改方式如图所示

 图13

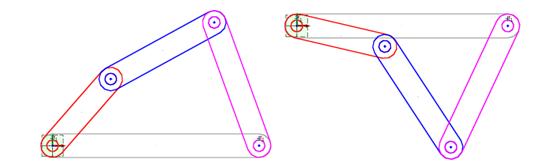

此时，连杆长度将不再随着拖拽状态的变化而变化

图14

综上所述，xelega3D的草图块可有效提高工程师们绘制草图的效率，从而提高产品的设计效率。并可根据设计需要进行刚性块与柔性块的设置，刚柔并进的方式让我们的设计更加有意义，快来试试吧！
