1.引言

使用三维CAD软件的工程师都知道，要将三维模型保存成3D PDF格式，需要通过另存为，选择PDF格式才可以。如果一个装配中有多个零件需要存成3D PDF格式，操作就比较繁琐。在这种情况下，可利用xelega3D的API函数，根据客户的特殊用途进行软件的个性化定制和二次开发，从而大大提高工作的效率，深度满足企业的要求。

2.二次开发准备

2.1系统需求：

1）Windows7 或以上系统；

2）Visual Studio 2012（或者任意能够创建C/C++的IDE工具）；

3）xelega3D 2012或以上版本软件（本文使用xelega3D 2017）；

3.创建二次开发程序

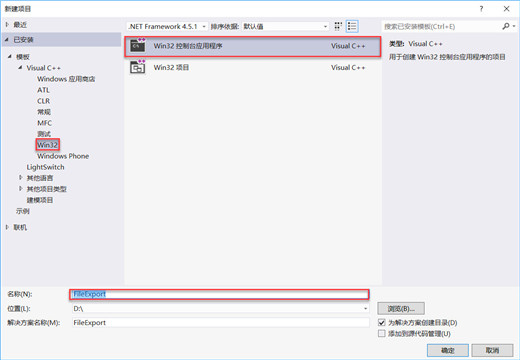

3.1 打开Visual Studio 2012，选择新建项目，选择Win32控制台应用程序，然后在名称中输入FileExport，选择程序生成位置，完成后选择确定。

图3-1

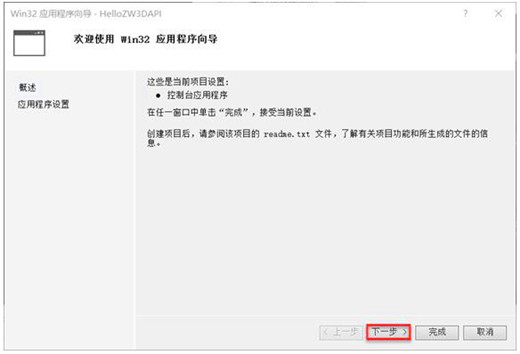

3.2选择下一步。

图3-2

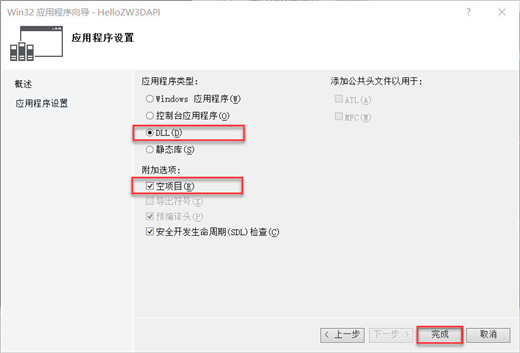

3.3 选择应用程序类型为DLL，选择附加选项为空项目，然后点击完成。

图3-3

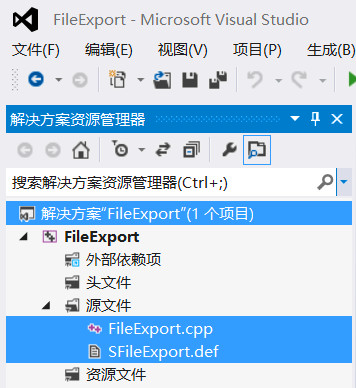

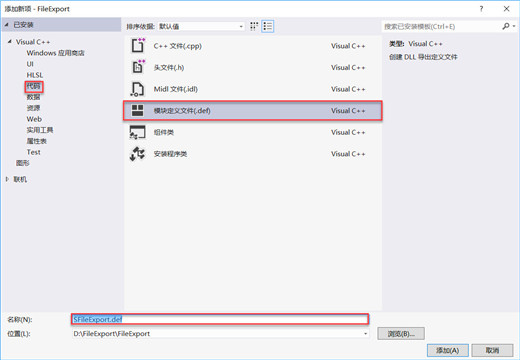

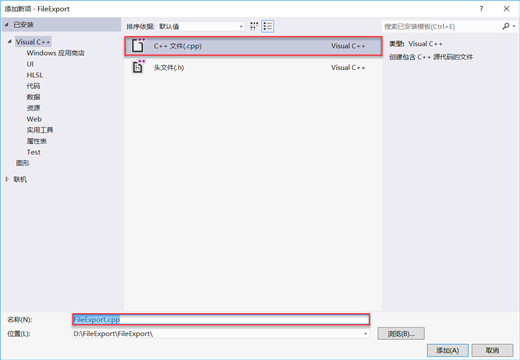

3.4 右键FileExport项目，选择添加，选择新建项，或者使用快捷键Ctrl+Shift+A，分别创建FileExport.cpp源文件和FileExport.def文件。

图3-4

图3-5

图3-6

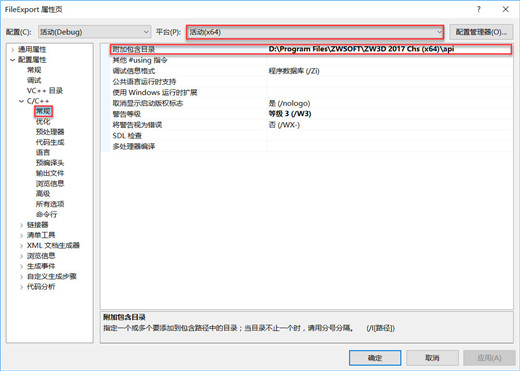

3.5 右键FileExport项目，选择属性，进入FileExport属性页。（注意：如果是64位系统，平台必须选择X64！）选择C++，选择常规，选择附件包含目录，在该目录中输入安装目录下API文件夹的地址，如图3-7所示。

图3-7

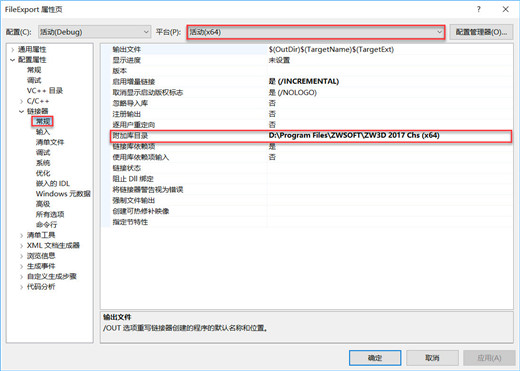

3.6在FileExport属性页中，选择链接器，选择常规，在附加库目录中输入xelega3D安装目录地址，（注意：如果是64位系统，平台必须选择X64！）如图3-8所示。

图3-8

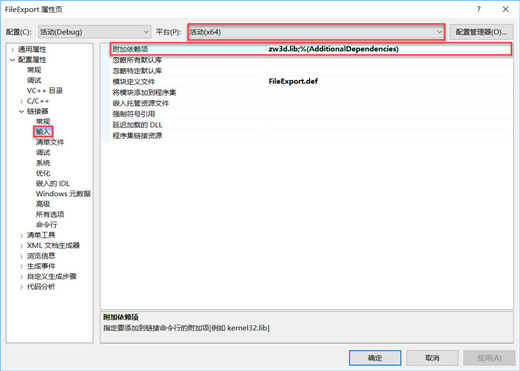

3.7 在FileExport属性页中，选择链接器，选择输入，在附加依赖项中输入zw3d.lib，（注意：如果是64位系统，平台必须选择X64！）如图3-9所示。

图3-9

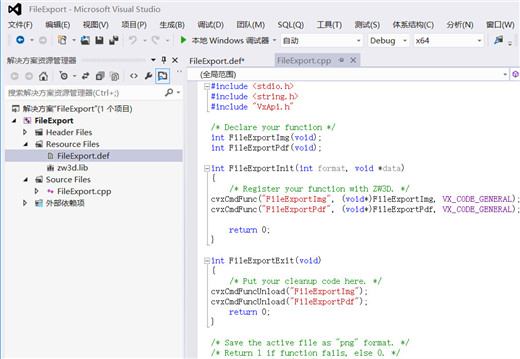

3.8输入以下代码，定义项目中的FileExport.cpp文件。

#include<stdio.h>

#include<string.h>

#include"VxApi.h"

intFileExportPdf(void);

intFileExportInit(intformat, void *data)

{

cvxCmdFunc("FileExportPdf", (void*)FileExportPdf, VX_CODE_GENERAL);

return 0;

}

intFileExportExit(void)

{

cvxCmdFuncUnload("FileExportImg");

cvxCmdFuncUnload("FileExportPdf");

return 0;

}

intFileExportPdf(void)

{

intiRet = 0;

vxNameExportName;

vxPathFilePath;

svxPdfDataPdfData;

cvxFileDirectory(FilePath);

iRet = strcpy_s(ExportName, "test.pdf");

if (FilePath[0])

iRet = cvxPathCompose(FilePath, ExportName);

else

iRet = strcpy_s(FilePath, "test.pdf");

if (iRet)

{

cvxMsgDisp("Fail to find the export path.");

returniRet;

}

cvxMemZero((void*)&PdfData, sizeof(PdfData));

PdfData.PaperHeight = 300;

PdfData.PaperWidth = 220;

PdfData.RangeMode = VX_EXPORT_PDF_RANGE_MODE_NORMAL;

PdfData.Type = VX_EXPORT_PDF_TYPE_OBJECT;

iRet = cvxFileExport(VX_EXPORT_TYPE_PDF, FilePath, (void*)&PdfData);

if (iRet)

cvxMsgDisp("Fail to save as pdf format.");

else

cvxMsgDisp("File is saved successfully.");

returniRet;

};

图3-10

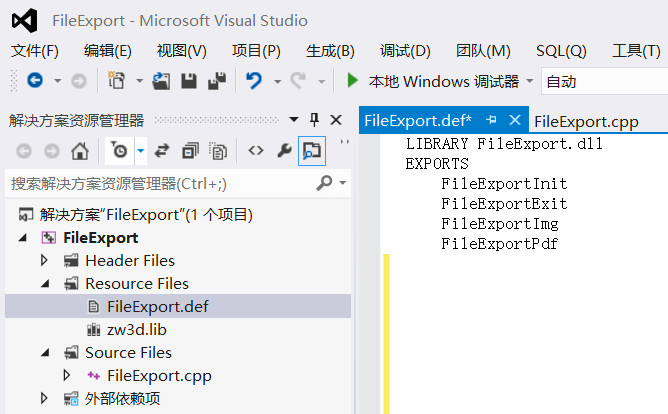

3.9 输入以下代码，定义项目中的FileExport.def文件。

LIBRARYFileExport.dll

EXPORTS

FileExportInit

FileExportExit

FileExportImg

FileExportPdf

图3-11

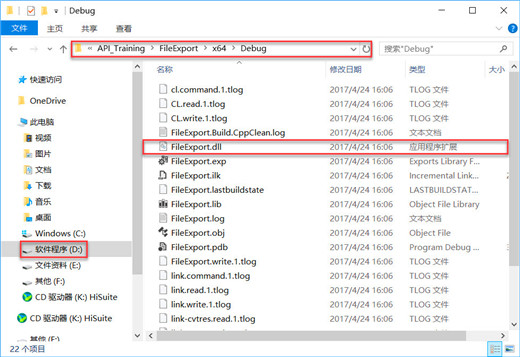

3.11 右键FileExport项目选择生成，在该项目目录中Debug文件夹下会产生FileExport.dll应用程序文件。

图3-12

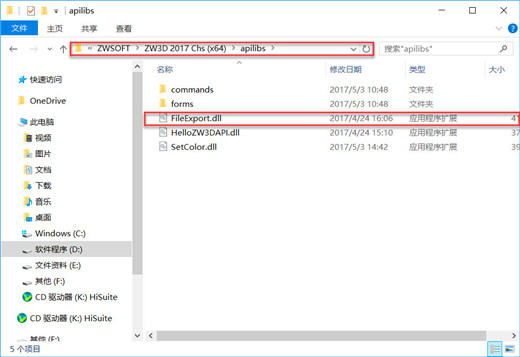

3.12 在xelega3D安装目录下，新建文件夹apilibs文件夹，将FileExport.dll文件复制到该文件夹中，即在xelega3D中加载该应用程序。

图3-13

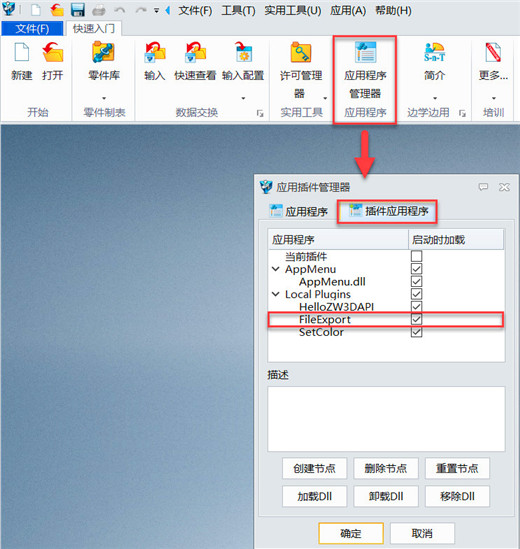

3.13 打开xelega3D，选择应用程序管理器，选择插件应用程序。我们可以看到，FileExport程序已经加载到了xelega3D。

图3-14

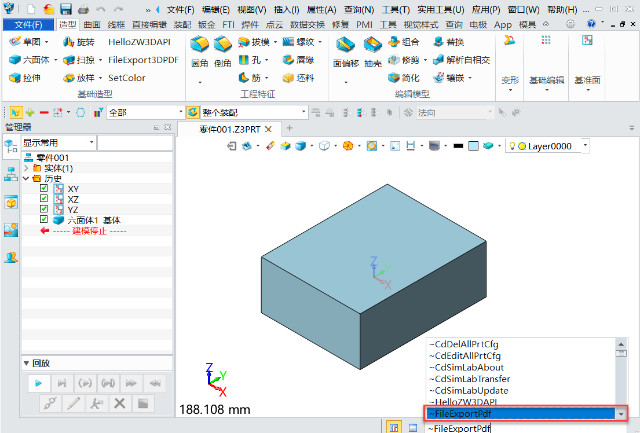

3.14 下面我们来使用一下这个程序，在xelega3D中新建一个块零件并保存到桌面，然后在命令框中输入~符号，然后通过方向键选中FileExportPdf应用程序，然后回车输入该程序，在桌面我们得到了这个零件的3D PDF文件。

图3-15

4.定制二次开发工具栏

每次要在输入框中手动输入~FileExportPdf命令太麻烦，下面，我们来介绍一下如何将二次开发程序添加到工具栏或指定位置。

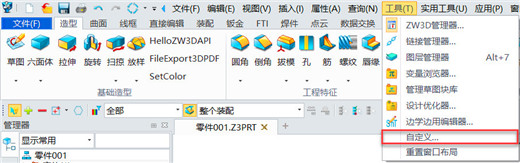

4.1 在xelega3D零件环境下，选择工具，选择自定义，进入自定义界面。

图4-1

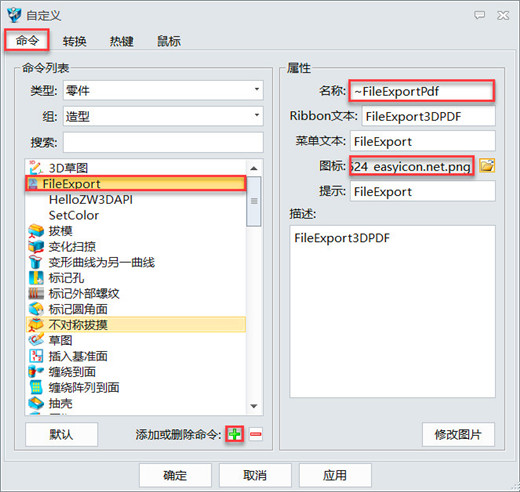

4.2 在自定义命令界面中，点击添加命令按钮，按图4-2依次输入按钮名称、PNG图标等属性。

图4-2

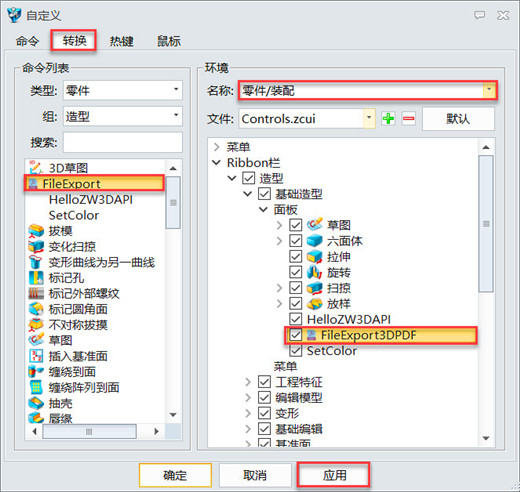

4.3 在自定义转换界面中，先找到4.2中创建的FileExport命令。然后，用鼠标将该命令拖动到图4-3所示位置，或者拖动到您所指定的位置，选择应用。

图4-3

5.命令使用测试

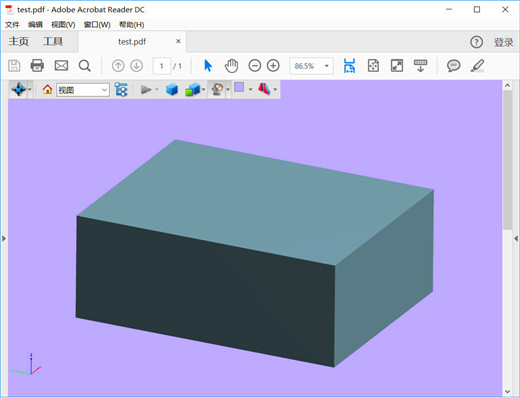

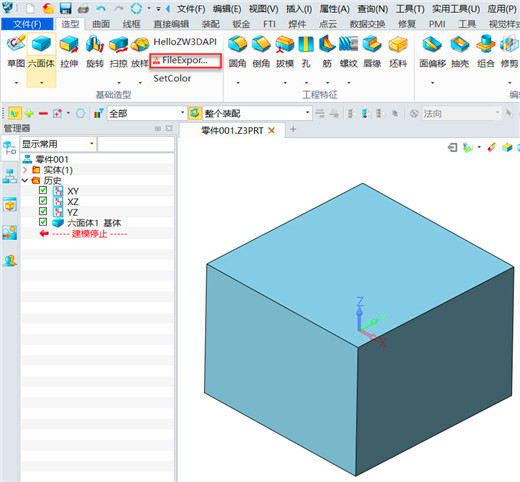

这样我们就在xelega3D实用工具栏中添加了FileExport这个命令按钮，接下来，我们就可以直接在造型选项栏中使用该命令了，在测试零件所在位置就可以得到一个3D PDF，如图5-1所示。

图5-1

总结：

本教程给大家简单介绍了xelega3D二次开发的流程，思路是在Visual Studio中创建dll程序，再将该程序加载到xelega3D中。通过二次开发，我们将原本需要点四步的操作，简化到只需要一步，大大提高了工作效率，当然，在此教程的基础上，我们还可以进一步开发，将输出PDF的操作批量化，附件是本教程的所有程序，大家一起动手，开启您的xelega3D私人定制之旅吧！
