图块的插入点已经定义错了，怎么改过来？

的确，不光初学者有可能忘记定义插入点，即使是我，有时也会忘记定义插入点。所以这个问题应该还是挺普遍的，好久没写东西了，就把我们交流的内容跟大家分享一下吧。

遇到这种情况，大家能想到的最原始的办法就是：炸开，重新定义图块，这次记得定义插入点。这样的操作不仅麻烦，而且还存在一个问题，之前的图块虽然被炸开，但图块定义仍保存在文件中，如果不清理（PU）的话我们不能再用同一个名字定义图块。

xelegaCAD的高版本中增加一个非常强大的功能：块编辑（BEDIT）。块编辑不仅可以编辑图块中的图形，还可以添加参数、动作、可见性、查询列表等。

在CAD高版本中，双击普通图块直接就会执行块编辑功能，然后会弹出一大堆工具按钮，由于按钮太多了，估计大多数人没有去研究这些按钮有什么作用，这其中就隐藏一个工具，可以很轻松地解决插入点的问题，这个功能的名称叫”基点“。下面我们简单看一下这个功能怎么用。

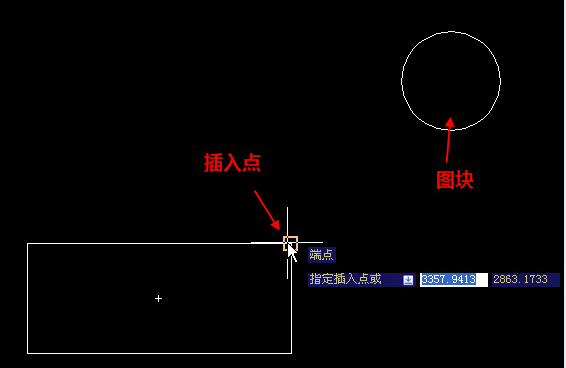

当我们插入图块时发现插入点离图块很远，如下图所示。

这时不用着急，先插入到这个位置。双击图块，弹出块编辑对话框，单击“确定”按钮进入块编辑器。不管你用的是RIBBON界面还是经典界面，在块编辑相关的面板或工具栏中找到“参数”-“基点”，如下图所示。

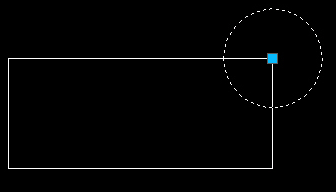

点一下此按钮，然后将基点参数放置到插入点应该在的位置，如下图所示。

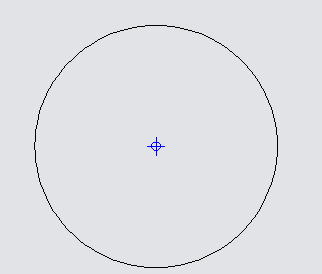

关闭块编辑器并保存刚做的修改。我们会发现，图块自动移动到了该在的位置，如下图所示。

怎么样？这种方法简单多了吧！

以上技巧只适用于提供块编辑功能的CAD版本。
