在我们的生产设计领域，材料的预订是一件重要而有时效的工作。往往在接订单前，我们需要知道做这个产品的原材料是多大、成本是多少。在工程、中央空调、化工等产业，很多产品是通过卷板钢材进行焊接而成。应用场景如下：

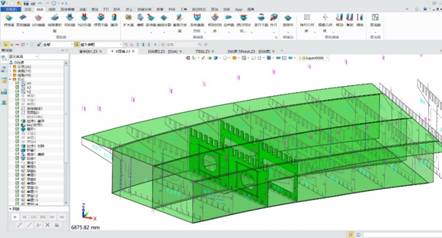

应用场景一：钢架桥梁工程

 插图1

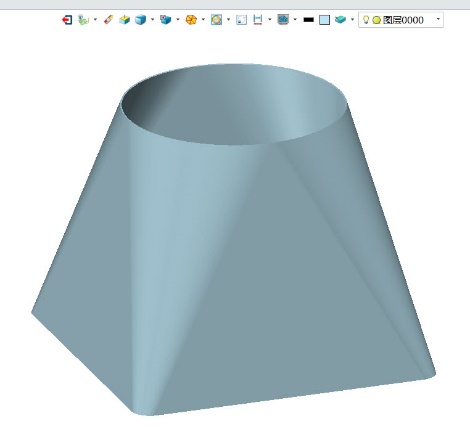

应用场景二：中央空调管道

 插图2

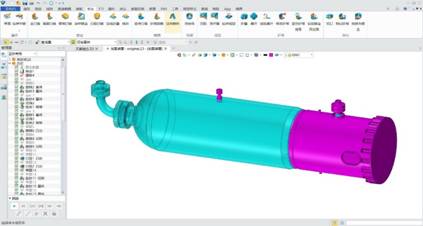

应用场景三：化工罐体

 插图3

在这些领域，产品大多是通过购进平整钢板然后通过压型、卷曲等工艺，最后焊接而成。所以在前期，产品需要使用多大的平板材料，是至关重要的。平板材料的数据直接决定着报价。数据的准确与否，直接决定报价与实际成本的差距，关乎企业利润。同时，报价也是有时效性的。往往留给企业的报价时间是很短的，可能客户发了资料，要求马上报一个价格，那么仅凭经验，可能是不可靠的。所以展开平面功能，对这些应用场景是很有帮助的。它能快速将异形曲面展开成平面，从而快速得出周长、面积等重要数据。

在先前，我们遇到这种报价的需求，都是依据以往积累的经验，通过相互之间的比例来初步计算，得出原材料的需求量。但是这种方式对类型相同的，是有用的。但是对新产品，就没有参考价值了。同时即使是凭经验，误差也是比较大的。不准确的数据会直接影响报价，从而最终影响订单的质量。

xelega3D2017 SP版新增了“展开平面”功能，可以很好地解决以上问题。此功能可以将单张及多张异性曲面进行真实展开。展开的平面轮廓与产品实际订料尺寸非常接近，这些数据可以用在报价、订料等多种用途。

下面我们以一个典型的化工罐体为例，来讲解如何使用xelega3D中的“展开平面”功能。

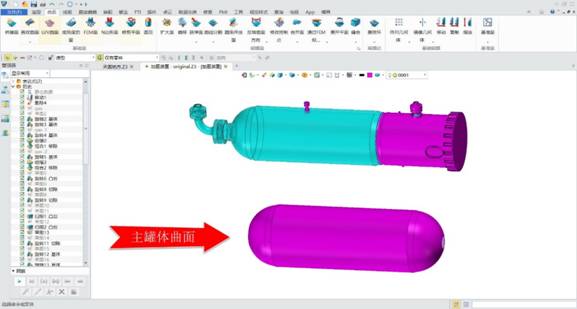

1) 主罐体曲面如下：

 插图4

2) 使用曲面选项卡下的“展开平面”功能

 插图5

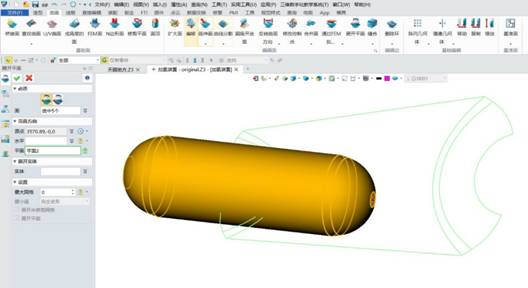

3) 选择罐体的所有曲面

 插图6

原点可以控制哪一点与坐标原点重合

平面可控制展开的平面轮廓位于哪一个平面上

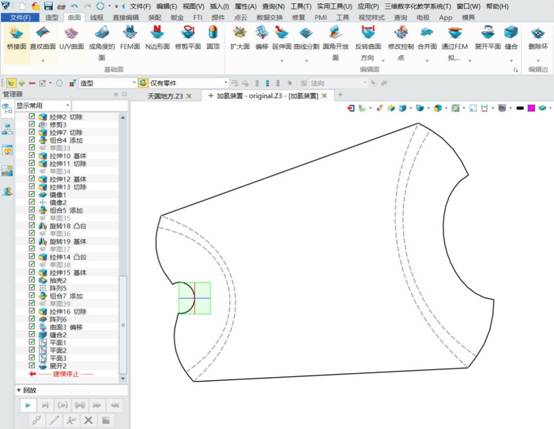

4) 选项设定之后，确定完成得到的轮廓如下：

 插图7

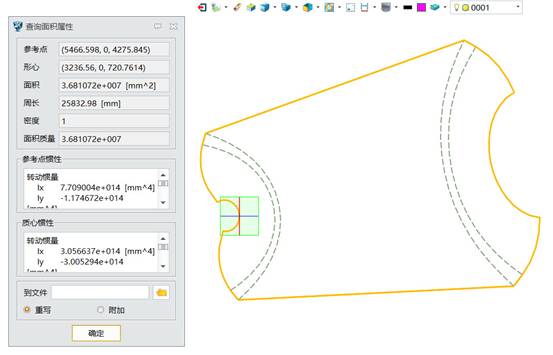

5) 此时，可以使用xelega3D中的查询功能，快速得出展开轮廓的周长、面积等数据。同时如果板材以重量计价，可以通过面积数据快速得出重量值，从而做到报价心中有底。

 插图8

xelega3D的展开平面功能，可以展开任意形状的曲面。这些展开得到的轮廓可以用来计算周长、面积等数据，从而为使用者提供更加准确的报价依据。

想了解xelega３Ｄ更多实用的新功能，请到xelega官网下载试用吧！//www.xelega.com
