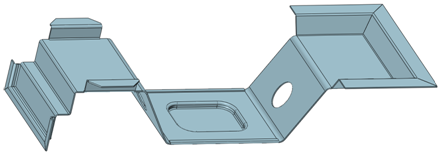

众所周知，钣金是五金结构件的重要产品之一，而随着现在产品结构造型、零件造型的多样化和复杂化演变，对钣金的设计也要求越来越高。如图1所示，对于这种造型复制，被赋予一定功能性的钣金件，则需要有专业的三维CAD设计软件支持才能精准、便捷的完成其设计工作。

图1 钣金件

xelega3D新推出2017版，对钣金模块的功能进行了全面的升级改进，是设计师完成各种钣金设计操作的高效利器，下面我们通过完成图1这个钣金件的设计，一起来体验下xelega3D2017版的钣金模块功能吧！

第一步：创建钣金件基体。

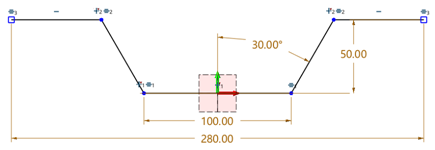

绘制下图2所示的草图，并参图2添加尺寸和约束。

图2 草图

使用“拉伸凸缘”功能，创建钣金件基体，相关设置可参考图3。

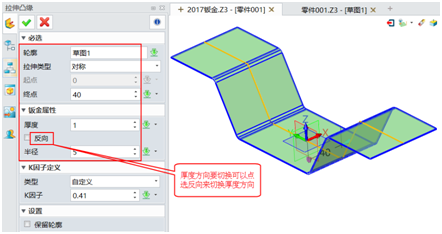

图3 拉伸凸缘

第二步：如图4所示创建基准面，并在此基准面上插入草图，通过使用“扫掠凸缘”一步扫出任意形状截面凸缘。

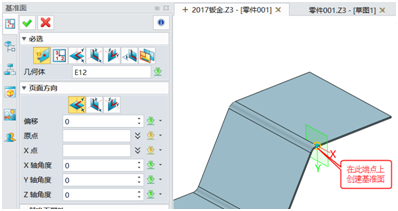

图4 创建基准面

绘制截面草图，形状可以根据实际要求调整，本文则以下图5的形状为示例。

图5 绘制截面草图

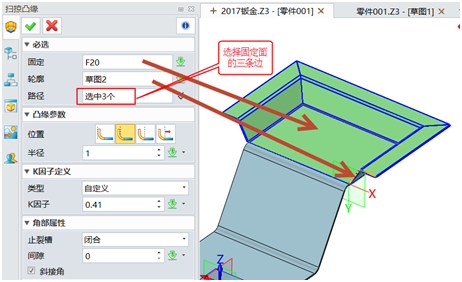

进行“扫掠凸缘”操作时，注意勾选斜接角，直接创建斜接效果，如图6所示。

图6 扫掠凸缘

第三步：创建全凸缘，如果凸缘方向不对可以通过“反转凸缘”功能切换方向，如图7所示。

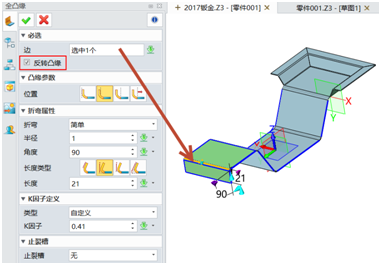

图7 创建全凸缘

第四步：创建S折弯，如图8所示。S折弯同样支持切换折弯方向，同样点选“反转凸缘”就可以实现切换方向。

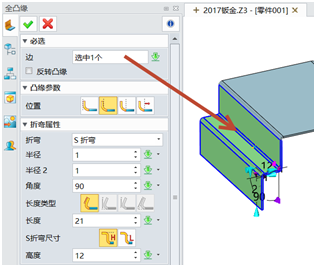

图8 创建S折弯

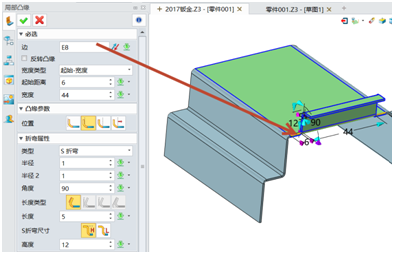

第五步：创建局部凸缘，分两次完成两边局部凸缘创建，如图9、图10所示。

图9 创建局部凸缘

图10 两边局部凸缘创建效果

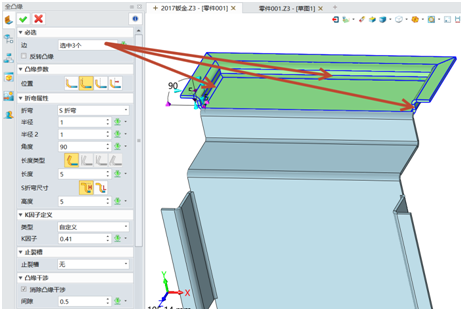

第六步：创建三边全凸缘（图12）。创建时，注意角部属性可如下图11所示进行选择，这样可以直接把两边之间斜切处理。

图11 角部属性

图12 创建三边全凸缘

第七步：对两局部凸缘进行倒角（图13），并延伸凸缘长度，这个延伸凸缘功能还支持导入第三方格式后延伸长度操作。

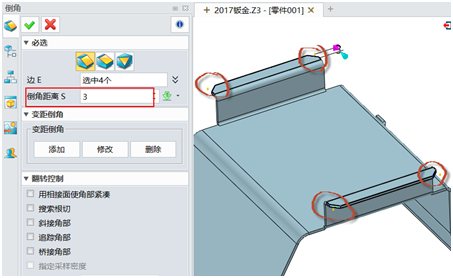

图13 倒角

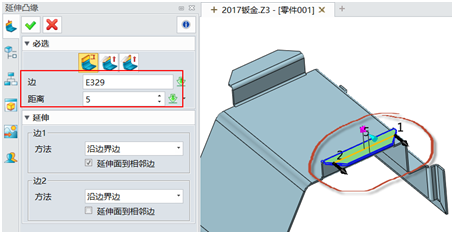

如图14所示，这是延伸后的效果。

图14 延伸凸缘

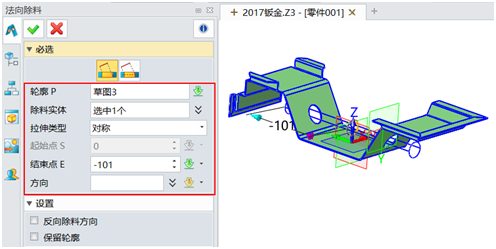

第八步：创建如图15草图，并创建“法向除料”（图16）操作。

图15 草图

图16 法向除料

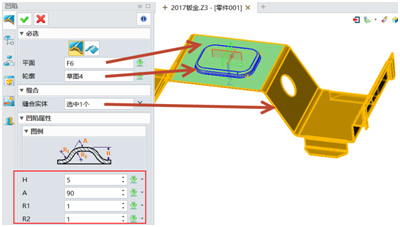

法向除料，此功能的好处是裁剪轮廓投影到钣金表面，并使用得到的投影区域，垂直于钣金表面裁剪钣金实体，如同钣金实体本身是展平后进行的裁剪。 第九步：创建凹陷草图（图17），并创建凹陷效果（图18）。

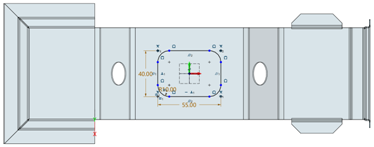

图17 凹陷草图

图18 凹陷效果

第十步：创建褶弯特征，选择下图19所示的两边。

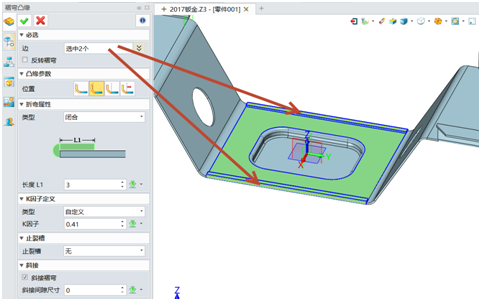

图19 创建褶弯

这样，我们就完成了这个复杂钣金件的设计了（图20），非常高效便捷。

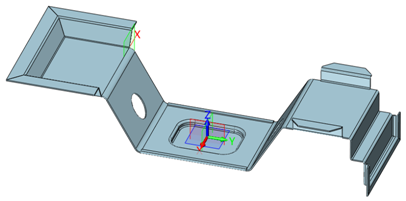

图20 钣金件设计效果

通过本文中的示例介绍，我们体验到xelega3D2017版在钣金功能方面，有了更进一步的改进：既新增加了切换方向功能，方便快速切换钣金创建方向，又新增褶 弯功能，可以快速创建翻边的效果，各项新增和强化的功能，可高效地支持设计师完成各种复杂的钣金设计，达到所要的效果，你也快来体验吧！
