在制造型企业中，除了设计部之外，诸如质检部、业务部等其他部门在工作过程中也需要使用三维CAD软件进行查图看图，而在这个过程中，软件在查看零件属性的功能方面直接影响到了工程师们的工作效率，特别是对于非设计部门的查看者，信息全面、操作便捷的零件属性查看功能，可以帮助他们快速掌握产品信息。新发布的xelega3D2017版进一步强化了查看零件属性方面的功能，本篇文章将向大家介绍新版本中该功能的情况。

xelega3D2017版在“零件属性”里增加了一个物理属性，把零件材料、尺寸规格、面积、质量等信息统一起来，让使用者一目了然。

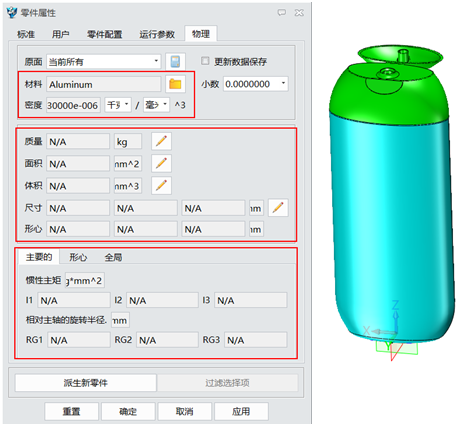

使用时，我们可以通过“下拉菜单属性-零件属性-物理选项”这个路径调用出该功能。如图1所示，在“物理”选项中，我们能够清晰地获取材料、密度、面积、体积等详细信息。

图1 零件属性中的物理选项界面

在测量前一般需要先指定测量范围，可在“原面”选项下拉，有4种不同的计算范围，如图2所示。

图2 计算范围选项

● 当前所有：计算当前对象包含的所有对象，且所有对象以存在于当前对象的状态计算。

● 所有原对象：计算当前对象包含的所有对象，但所有对象以其原始实例的信息或状态，非在当前对象的实例状态计算。

● 仅当前零件：计算当前对象包含的所有组件里类型为零件的对象，且各对象以其在当前对象的状态计算，对象类型为装配的组件，将不包含在计算范围内。

● 仅原零件：类似于“仅当前零件”，计算当前对象包含的所有组件里类型为零件的对象，但各对象以其原始对象的信息或状态计算，对象类型为装配的组件 ，将不包含在计算范围内。

这样，工程师就可以根据产品属性及计算要求选择对应的选项。

选择完计算范围后，可以指定零件材料属性来确定密度大小，如图3所示。

图3 指定材料确定密度

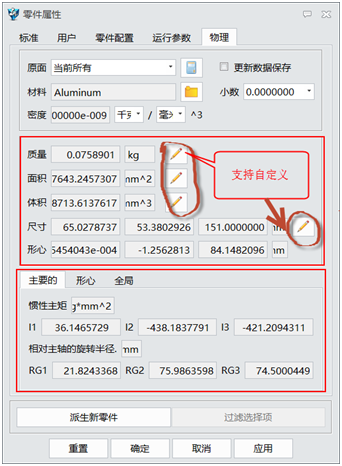

设定完材料后，点选更新按钮，如图4所示，更新后就能自动算出常用的质量、面积、体积、尺寸、形心等常用几何数据，让工程师一次操作就能实现多数据的测量，非常便捷高效。

图4 更新后多项数据一目了然

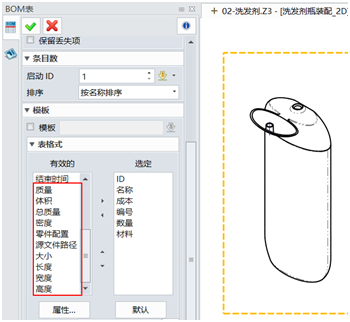

除此之外，更新后所获得的这些测量数据也可以被应用到BOM表上，方便调用，如图5、图6所示。

图5 BOM表设置

图6 BOM表明细

经过了本文的介绍，相信大家对xelega3D2017版新的物理测量功能都有了更全面的了解，无论你是三维软件的应用能手，还是仅用于查图看图的新手，在xelega 3D2017版的支持下，都能便捷高效地查询到产品的质量、面积、体积、尺寸、形心等常用数据，切实提高工作效率。
