CAD绘制齿轮零件图教程
单个圆柱齿轮一般用二个视图表达，规定画法中规定齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用点划线绘制，齿根圆和齿根线用细实线绘制（也可省略不画）；齿轮是机械设备中最常见的传动零件，接下来看一下用CAD绘制出齿轮的简单画法。
在剖视图中，当剖切平面通过齿轮的轴线时，轮齿部分一律按不剖处理，此时齿根线则要用粗实线来绘制，齿轮的其他部分仍按照实际形状投影绘制。

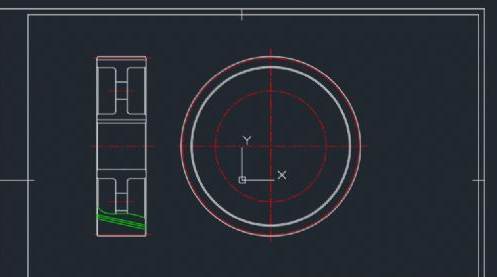

1、打开xelegaCAD软件，根据齿轮的分度圆直径，齿顶圆直径，齿宽等各项参数，绘制齿轮。如下图：

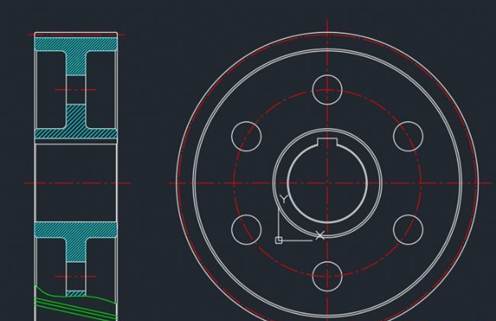

2、绘制出剖面线。

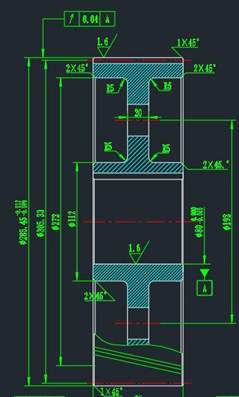

3、标上尺寸及各技术要求参数。

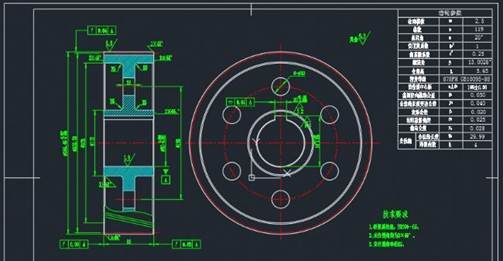

4、再把齿轮的参数表弄上，这样就完成了。
