随着市场竞争的日趋激烈，模具企业对模具加工工艺技术的要求更高，模具异形流道的加工就是其中之一，由于其加工复杂，因此，需要有高效、专业的CAM编程软件才能确保加工的品质和效率。xelega3D是集产品造型设计、模具设计、2-5轴加工于一体的专业CAD/CAM一体化软件，能帮助模具企业高效应对各种新挑战。本文将结合一个实例，向大家介绍xelega3D在模具异形流道的加工方法——驱动线切削。

下图1即是我们本次的例子图示，下面我们看看具体的步骤：

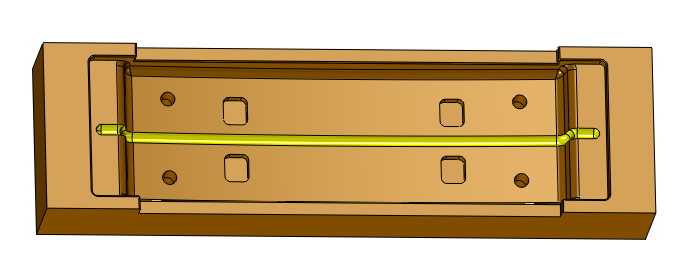

图1 案例图示

第一步：提取驱动线

点击“边界曲线”提取流道的边界（图2），再使用“3D中间曲线”计算出流道的中心线，也就是驱动线（图3）。

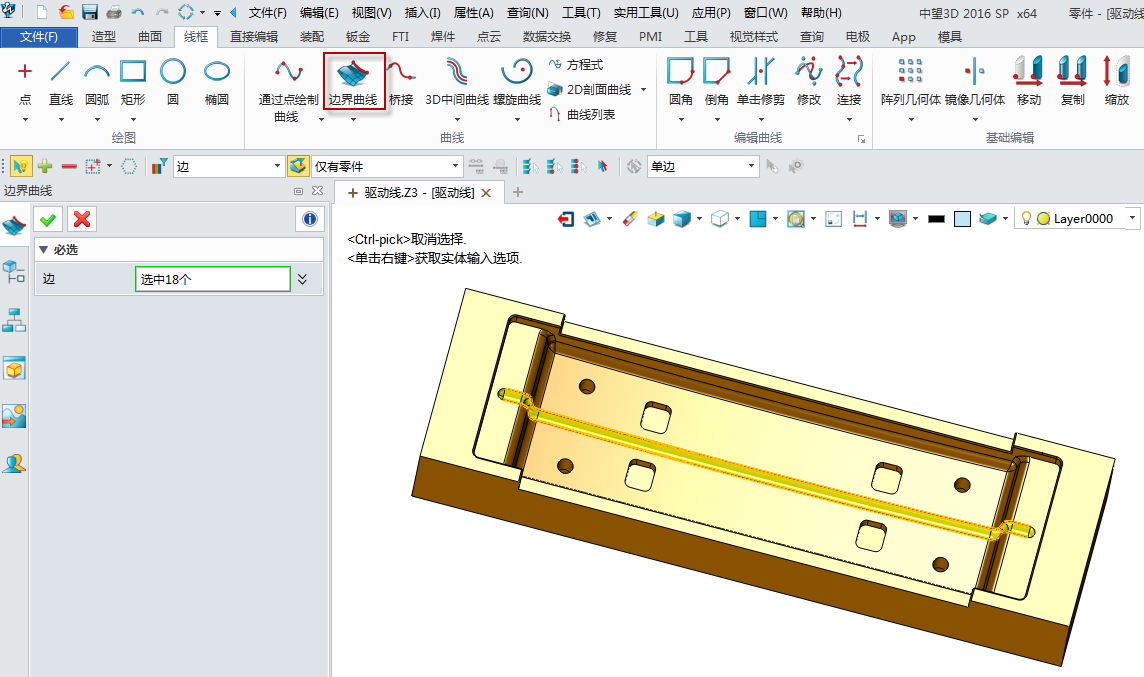

图2 提取流道边界

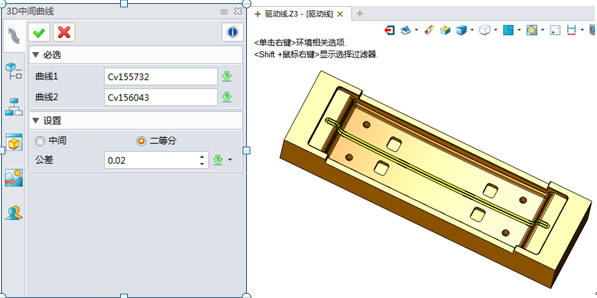

图3 计算出驱动线

第二步：使用驱动线切削加工流道

进入加工方案，点击“驱动线切削”，选择刚才计算出的驱动线为轮廓（图4）。

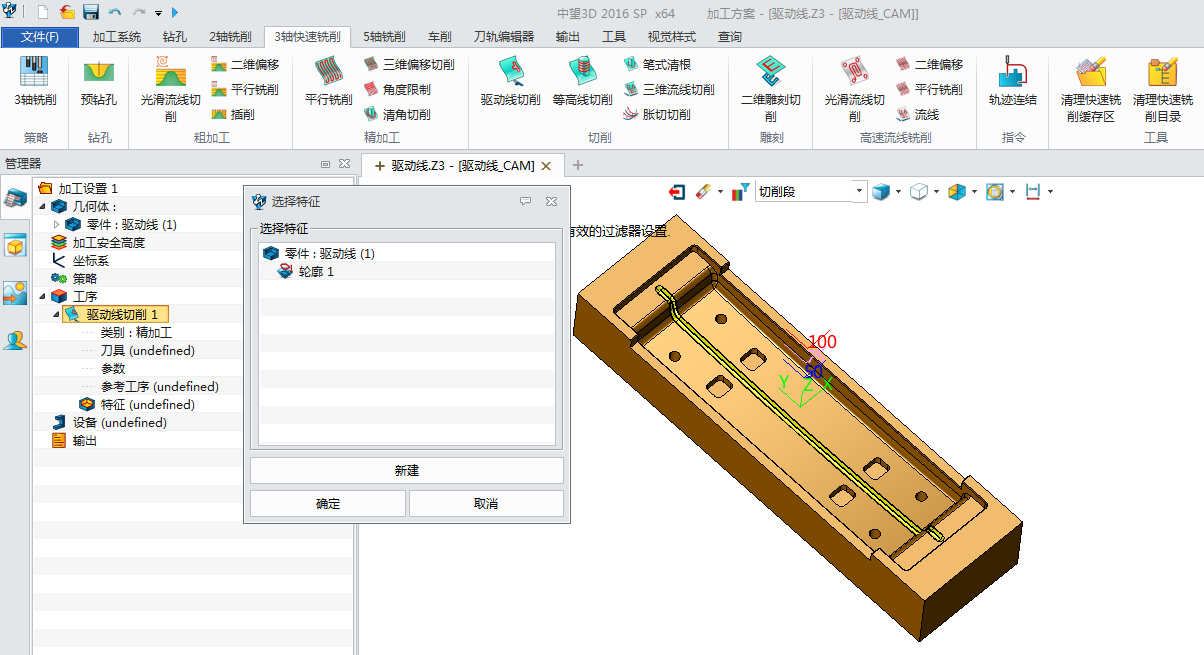

图4 选择驱动线

再选择加工刀具R1（图5），其它使用默认参数。

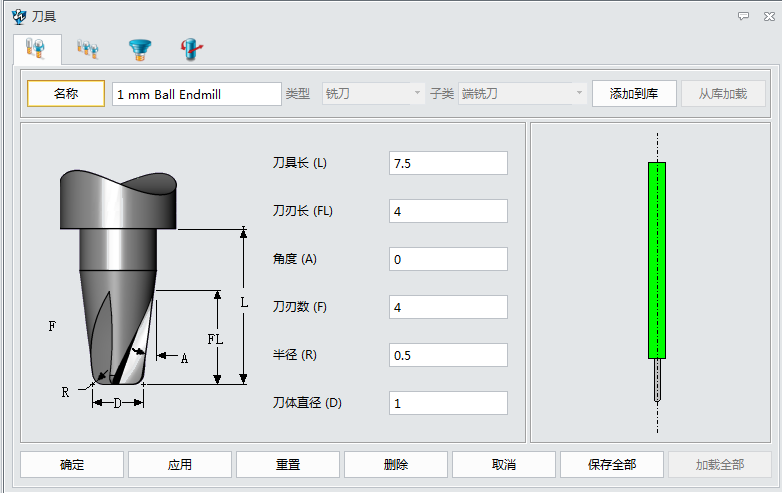

图5 选择刀具

点击计算刀轨得到刀轨（图6）。

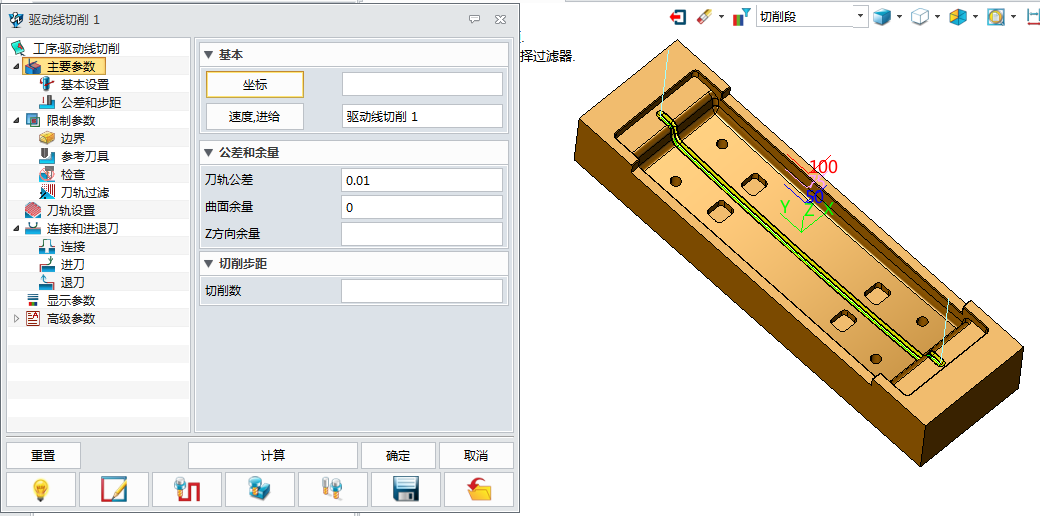

图6 计算刀轨

通过以上两步操作，我们就可以轻松完成模具异形流道的CAM工作,再生成G代码输入到加工中心，即可完成模具异形流道的加工，非常高效便捷。
