产品的质量信息对于厂家在产品重量控制，前期的成本预算、价格控制等方面都具有重要的指导意义。本文将向大家介绍专业高效的国产三维CAD软件——xelega3D在质量测量方面的使用方法，以便大家可以通过xelega3D的质量查询模块即可轻松掌握准确的产品质量信息。

首先，我们单击工具栏“查询”模块中的“质量属性”，系统将弹出“质量属性”对话框，选择需要计算的造型，单击“确定”按钮，系统将计算出造型的质量，详细操作界面如图1所示。

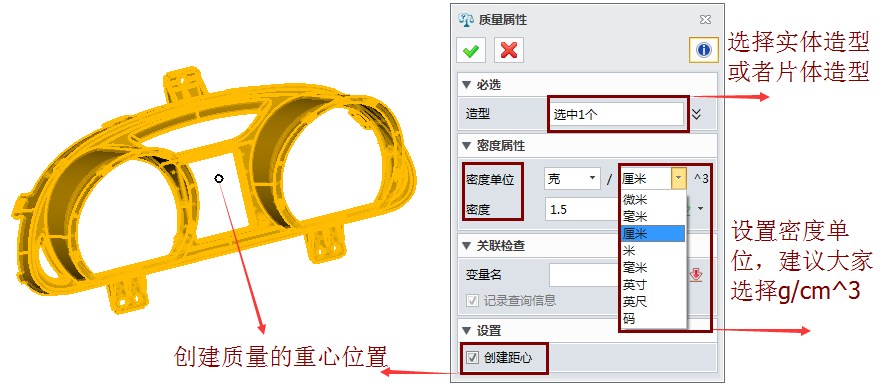

图1 xelega3D质量属性设置界面

这里需要注意的是：

第一，在xelega3D中，支持对实体造型、片体造型、装配体文件进行质量计算。如果需要对装配体文件进行质量计算，在“质量属性”对话框中的“造型”选项下不做任何操作，系统将默认对绘图区所有组件进行质量计算。

第二，在一个装配内的隐藏和禁用组件，在求解期间将会被忽略。

第三，xelega3D通过质量属性命令，可直接得到重心位置，方便设计师直观地查看，在得到重心位置的同时也计算质点，这对于结构力学分析是有很大帮助的。

下图2中是xelega3D实体造型质量计算的结果，设计师可以根据需要，把这些信息通过.txt文档的格式导出，方便后续查看和调用。

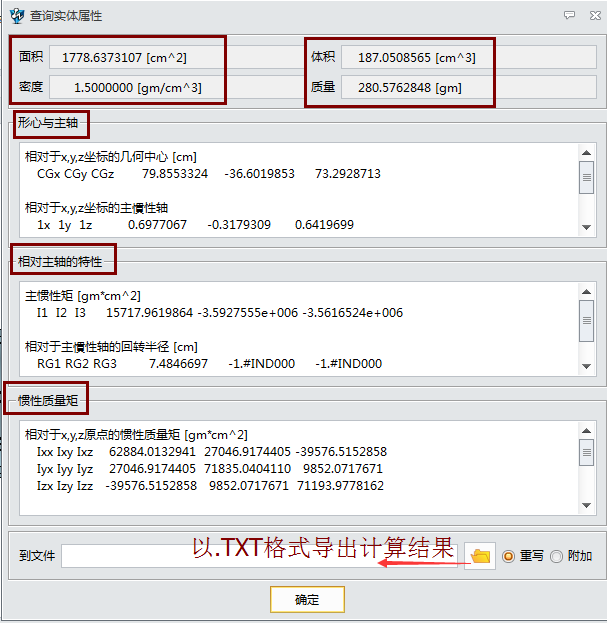

图2 xelega3D实体造型质量计算结果

以上，就是xelega3D质量检测功能的简单介绍。相比其他一些三维软件，xelega3D的质量检测操作便捷，计算结果也更加直观，不需要进行繁琐的质量换算等操作，更有利于设计师高效地完成设计工作。
