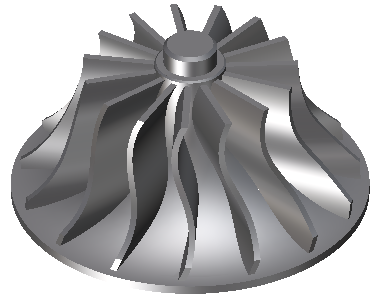

叶轮是离心泵的关键部件，它是由若干弯曲叶片构成的。叶轮的作用是将原动机的机械能直接传给液体，以提高液体的静压能和动压能。叶轮的造型独特，而在xelega3D中，仅需要通过旋转、圆周阵列、扫掠、拉伸、倒圆角等功能即可轻松完成叶轮的建模设计。在本篇文章中，小编将以图1中的叶轮为实例，向大家介绍如何使用xelega3D进行叶轮设计。

图1叶轮效果图

下面，我们分步来向大家介绍叶轮建模设计的操作。

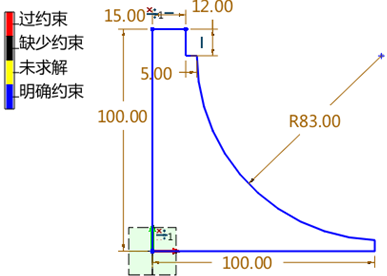

第一步，在XZ平面新建草图，绘制如图2所示草图轮廓。

图2叶轮轴心草图

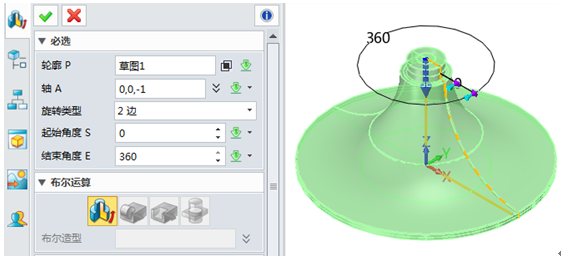

第二步，完成草图，然后运用“旋转”命令做出叶轮轴心，如图3所示。

图3叶轮轴心

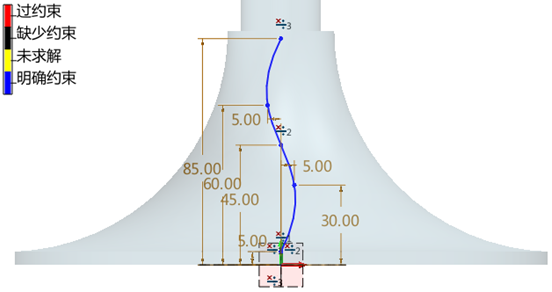

第三步，在XZ平面新建草图，绘制如图4所示的草图轮廓。

图4草图

      第四步，新建偏移XY平面85距离基准面，然后在此基准面新建草图，绘制如图5所示尺寸轮廓。

图5草图

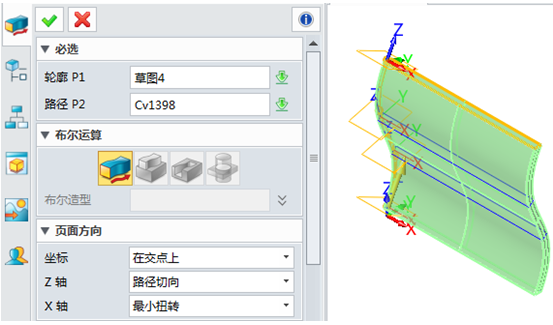

第五步，运用“扫掠”命令构建叶片，注意轮廓选图5草图，路径选图4草图，如图6所示。

图6 扫掠生成叶片

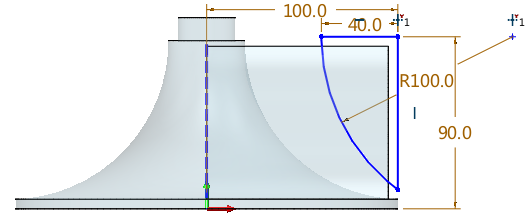

第六步，在XZ平面绘制如图7所示草图。

图7 草图

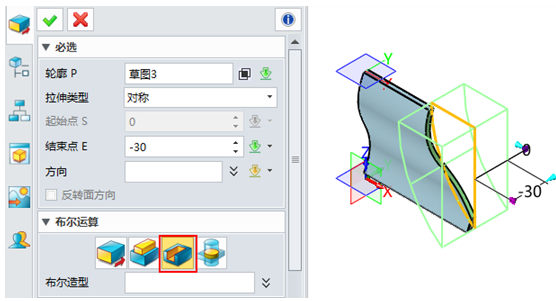

第七步，运用“拉伸”命令布尔减运算切除叶片多余部分，如图8所示。

图8 叶片构建

第八步，运行“阵列特征”命令中圆形阵列创建完整叶轮，如图9所示。

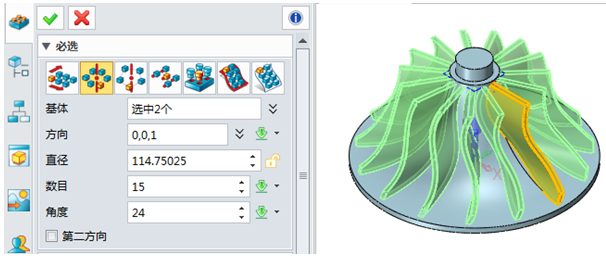

图9 圆形阵列特征

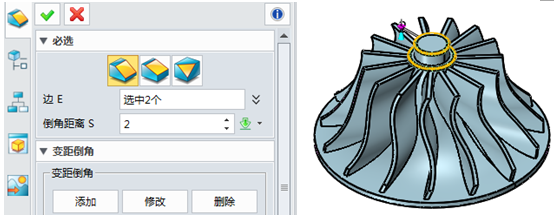

第九步，最后倒角处理和叶轮添加金属颜色，如图10所示。

图10 倒角

在本次实例教程中，通过对xelega3D旋转、扫掠、布尔运算等基础功能的灵活地组合与利用，叶轮的建模设计即快速完成了。xelega3D是专业的三维CAD/CAM设计软件，具有易学易用、操作便捷的特点，而在本教程中所运用到的相关功能，设计师们如果能熟练掌握，熟悉运用，相信对设计其他产品是非常有帮助的，快来体验下吧！
