CAD如何将多线段组合成箭头?
1. 首先,我们打开xelegaCAD软件。

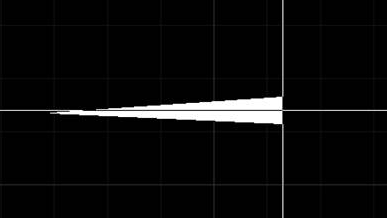

2. 我们在命令行中输入PLINE,根据命令行提示指定多段线的起点。再输入W,指定箭头的起始宽度为0,终止宽度为5(终止宽度即箭头最宽处的尺寸),再指定箭头的长度,箭头即完成。


3. 箭头绘制完成后不要结束命令。再输入W,指定多段线起始宽度为0,终止宽度为0,再指定直线的长度,即为箭头后的直线。

4. 结束命令后,带箭头的线就完成了。
