实体建模是所有三维CAD设计师都需要掌握的操作技巧，在建模操作的过程中，抽壳、拉伸、圆角、拔模等操作都是非常基础的，而熟练掌握这些基础功能的操作，可以帮助设计师快速地把自己的设计创意通过建模展现出来。不同的三维CAD设计软件中，建模的思路和功能命令会有一定的不同，xelega3D作为国产专业的三维CAD设计软件，在建模设计方面具有功能灵活，易学易用的特点，还能有效支持混合建模操作。本文将以设计一张小凳子为例，跟大家共同学习xelega3D在建模方面一些常用的基础命令。

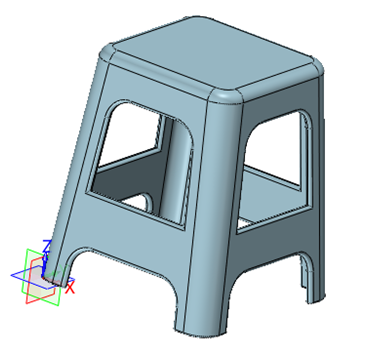

图1是我们本次要设计的小凳子。

图1 小凳子

下面我们来看看具体的设计流程：

1、单击“造型模块”中的“插入草图”命令，选择XY平面为基准面，绘制边长为250mm的正方形，如图2所示。

图2 绘制草图

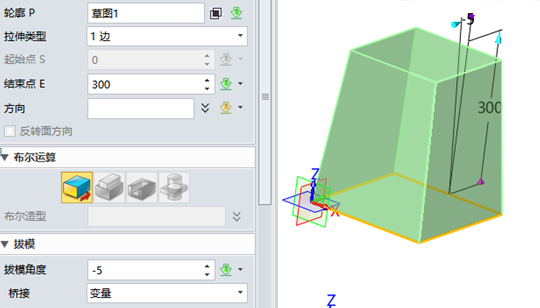

2、退出草图界面，以正方形为轮廓向Z轴正方向拉伸，设置拔模角度为-5°，如图3所示。

图3 拉伸实体

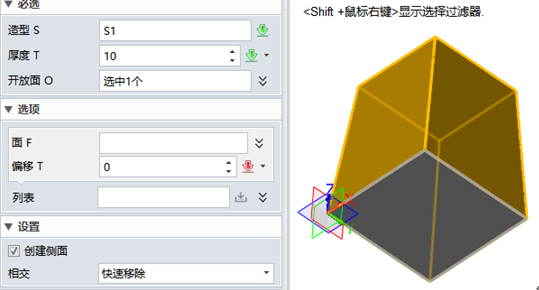

3、单击“造型模块”中的“抽壳”命令，设置厚度为10mm，开放面为底面，如图4所示。

图4 抽壳

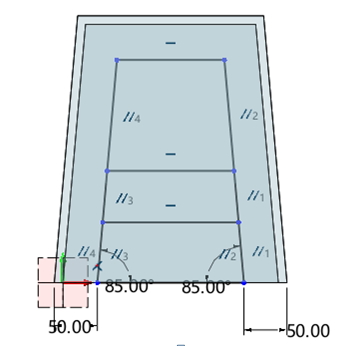

4、插入草图，以XZ为基准面，绘制凳子侧面轮廓，如图5所示。

图5  凳子侧面轮廓草图

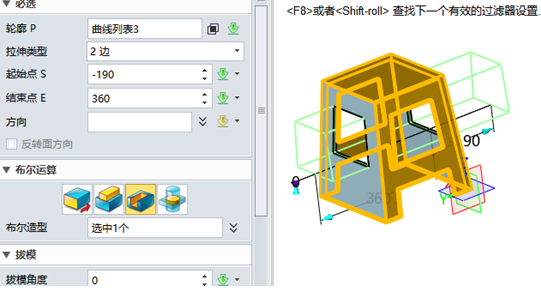

5、点击“造型模块”中的“拉伸”命令，进行实体拉伸，选择布尔减运算，如图6所示。同理，以YZ为基准面绘制凳子另外一面轮廓，通过拉伸切除得到图7的效果。

图6  布尔运算拉伸切除

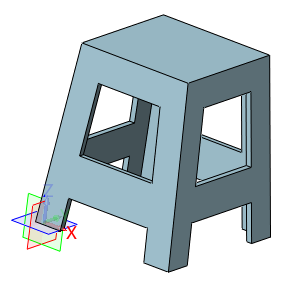

图7  凳子大致轮廓

6、多次运用“造型模块”中的“圆角”命令，对凳子各个边进行圆角设计，即可得到如图8所示的，凳子最后的设计结果。

图8  倒圆角后最终结果

小结：在本实例中，我们主要运用抽壳好、拉伸、布尔运算、倒圆角等三维CAD建模过程中常用的基础功能，通过对这些功能的运用，即可完成这个小凳子的设计，你也可以根据自己的创意，设计其他一些物品出来。熟练掌握xelega3D的基础功能，能帮助设计师更好、更高效地展现自己的设计创意。
