在上篇的实例教程文章中，我们向大家介绍了使用三维CAD软件xelega3D进行GPS外壳上盖的设计操作，当中涉及到不少曲面的建模设计操作，经过了上篇的学习，相信大家对曲面的综合运用更加熟练了。接下来在教程的下篇中，我们将继续为大家介绍针对GPS外壳的下盖设计以及美观方面处理的相关三维CAD设计操作。

需要强调的是，在下盖的设计过程中，设计师可以使用xelega3D通过变形设计的操作，利用历史数据，快速达到相应的设计效果，有效提高工作效率，并且实现“知识重用”的效果。

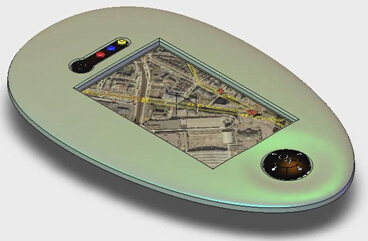

下图1是我们在上篇中设计的最终效果图，但还未对其美观度进行处理。

图1 未处理美观度的效果图

接下来，我们将先对其表面进行设计处理，然后再对应的完成余下的上盖底部及下盖的设计操作。

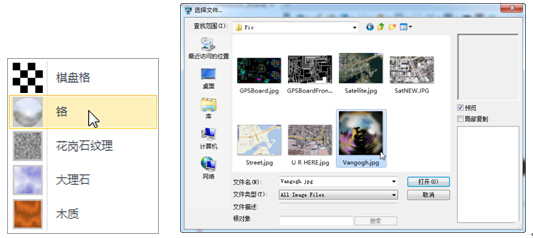

第一步：使用“视觉样式”模式下的“铬”命令，点击后进入文件选择窗口，如图2所示。

图2 选择文件“Vangogh.jpg”

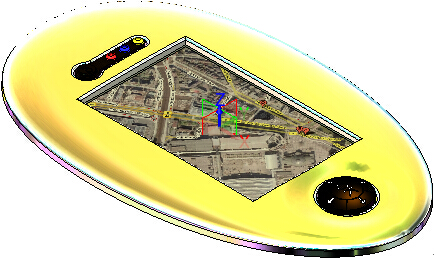

点击确认后，你所选择的贴图样式便上到了上盖中，效果如图3所示。

图3 贴图样式处理后的上盖效果

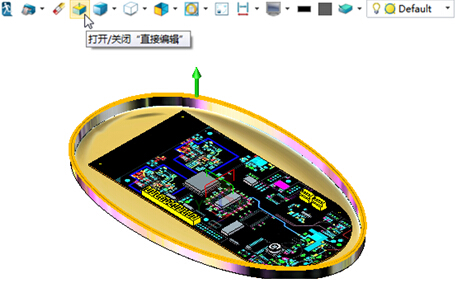

第二步：完善上盖底部设计。开启“直接编辑”，拾取底面，增加“5mm”厚度，效果如图4所示。

图4 完善上盖底部设计

第三步：底盖设计。

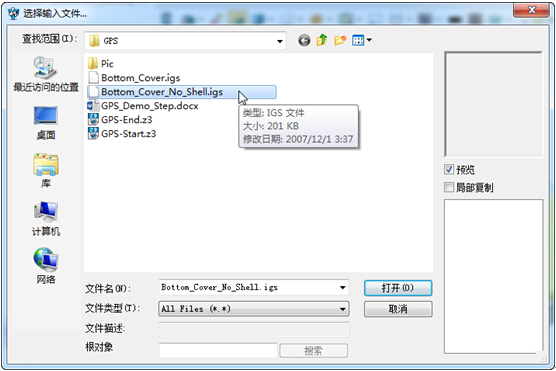

在“数据交换”模块下使用“输入”命令，输入文件“Bottom_Cover_No._Shell.igs”（图5）。

图5 输入文件

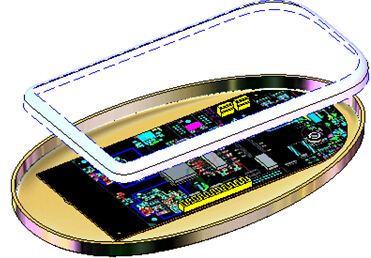

第四步：输入完文件后，使用“移动”命令，往下拉开距离，效果如图6所示。

图6 下拉开距离效果图

第五步：翻转模型，如图7所示，拾取输入模型的底部曲面，使用“Delete”键删除。

图7 翻转模型

第六步：使用造型模块下的“变形为另一曲线”命令，导入对象的边缘为“原始曲线”，上盖的外边缘为“目标曲线”。

然后在“设置”的“移动”页面，把“刚性”调整到“60”（见图8）。

图8 刚性调整为60

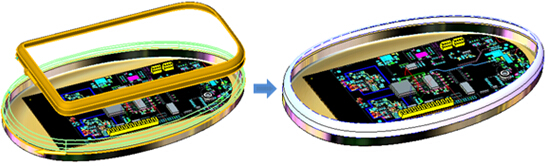

变形后的效果如图9所示。

图9 变形后的效果

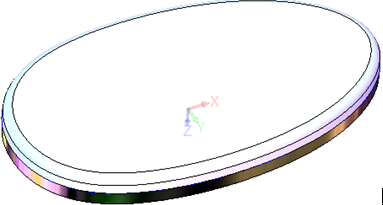

第七步：使用“曲面”模块下的“N边形面”命令，把底盖的底面补起来，效果如图10所示。

图10 底盖底面补充效果图

第八步：对底盖进行“抽壳”，厚度为“-2”。使用“视觉样式”模块下的“铬”命令，对底盖也进行和上盖一样的表面处理。最后隐藏“工作平面”和“坐标系”，打开“阴影”。

图11 隐藏操作

完成上述步骤的操作，即可完成GPS上下外壳的外形设计了。

经过这两篇实例教程的学习，相信大家对概念设计以及快速建模过程中，曲面设计、变形设计的综合应用，有更进一步的掌握了。如果您想重温相关操作步骤，可关注xelega3D官网的【实例教程】模块，即可下载本实例的操作视频以及对应的练习文档，快来学习吧：http://www.zw3d.com.cn/service/list-109.html
