焊件由多个零件焊件组成，属于装配体，但在CAD/CAM软件生成的材料明细表中却是单独的零件。因此，设计师需要把焊件作为多实体零件来进行建模，而多实体零件的设计过程通常非常复杂。xelega3D最新推出的2015 SP版本，就增加了焊件模块功能，能够支持对型材截面进行自定义设置，将帮助设计师简化操作步骤，提高设计效率与质量。

在xelega3D新的焊件功能环境下，设计师在做结构设计时，除了使用现有的结构构件型材，快速生成想要的结构件之外，还可以通过自定义来获得更多的型材资源，而不需要局限于传统的“画草图-拉伸-修剪”的操作方式，这切实提升了设计师们的工作效率。

下面我们将跟大家介绍下如何使用xelega3D来实现这项功能。

一般情况下，我们可以通过焊件模块，快速生成图1中的结构件：直接选择结构件的类型及尺寸，另外，还可以设定边角处理方式来快速生成结构件。

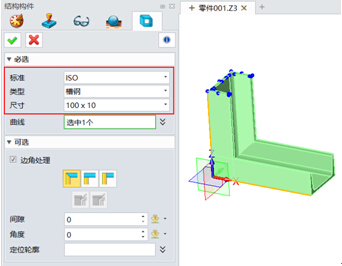

图1 生成结构件

除了选择以上现有的类型之外，我们还可以自定义型材截面。

首先，我们要先找到焊件模块型材类型的放置目录，具体的位置大家可以跟据实际安装路径来查找，图2是笔者电脑中的目录位置。

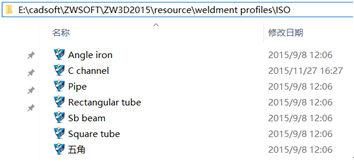

图2 焊件模块型材类型的放置位置

此路径下的文件就是我们所看到的，在操作界面中显示的型材类型。

下面我们以打开第一个Angle iron文档作为实例来介绍新增尺寸和型材的操作：

【新增尺寸】

先打开Angle iron文档，打开后我们可以看到对象管理器，如图3所示，我们在操作界面看到的尺寸都一一对应地显示在对象管理器中。

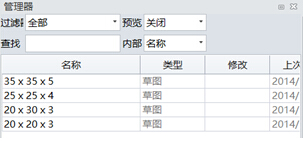

图3 对象管理器

第一步：选中其中一个尺寸，复制粘贴一个新的对象，并按要求更改名称（点两下尺寸就能进行更改操作，注意不是双击）。

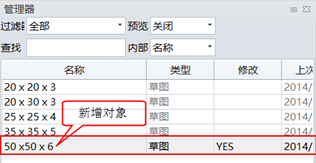

图4 新增对象

第二步：双击新增加对象，进到草图环境。然后按图4中新增加的尺寸对草图进行尺寸修改，修改红框内的尺寸，即把20改为50，3改为6，R3改为R6，修改后就可以退出草图，保存文档。图5为修改的效果。

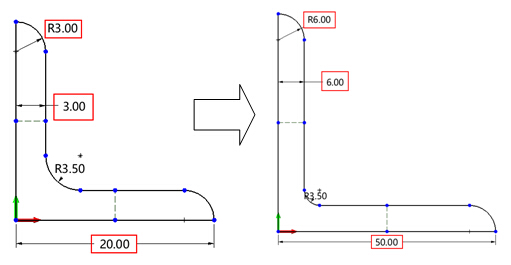

图5 尺寸修改效果

第三步：再次回到操作界面，使用结构构件功能创建结构件，下拉“类型”选择栏，选择角钢，新增的自定义尺寸，即可在下拉菜单中出现了，如图6 所示。

图6 完成自定义尺寸的新增

【新增类型】

第一步：在目录下的文件复制一个文档。

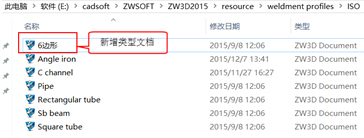

图7 目录

第二步：双击打开新增的类型“6边形”文档，把其中一个对象改名如图8示，并把其它对象删除。

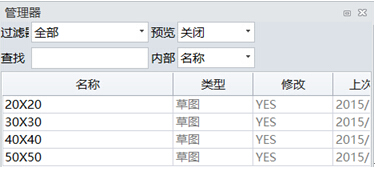

图8 更改对象名称

第三步：双击打开“50X50”对象，进入到草图环境，把原有的图形删除，绘制一个6边形。完成后就可以退出草图。

图9 绘制6边形

第四步：回到对象管理器，使用复制粘贴的方法增加不同的尺寸，并更改草图的对应尺寸，最后保存退出就可以了。

图10 增加6边形的不同尺寸

通过以上步骤的操作，然后再来操作结构构件功能，我们就能找到自定义的6边形了。

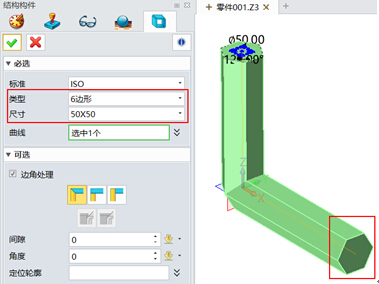

图11 新增6边形后的结构构件设置面

经过了上述的操作介绍，大家对自定义型材的操作会有进一步的掌握，相信xelega3D 2015 SP版的这项新的改进，能使设计师们通过自定义的操作，结合工作开展的需要，更灵活地增加软件的功能，大大提高工作效率。
