在三维CAD模具设计中，分模是个很关键的过程，合理的分型面直接影响到模具的结构和产品的脱模效果，也能提高加工质量。它既考验模具工程师的专业技术水平，也考验工程师的软件操作能力，需要消耗工程师很大一部分精力。因此，工程师需要选择一款功能强大又操作简便的三维设计软件。国内易学易用的三维设计软件xelega3D有很好的分型工具“拆分面”，使工程师不用会花太多的时间去处理分型面，也方便准确的手动描绘分型线，很大提高了工程师工作效率。下面，我们就通过案例来展示xelega3D进行分型工具“拆分面”的，产品图如下:

图/ xelega3D分型工具“拆分面”产品图

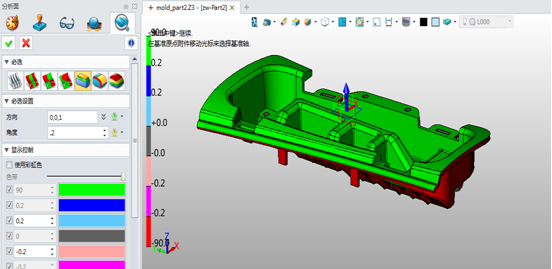

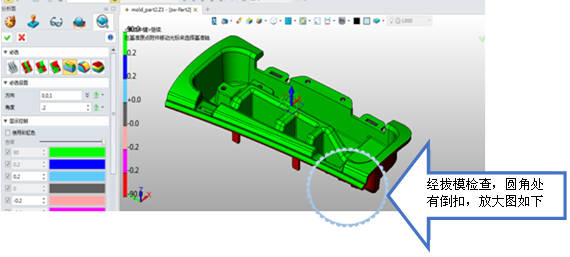

图/ xelega3D拔模分析后的产品图

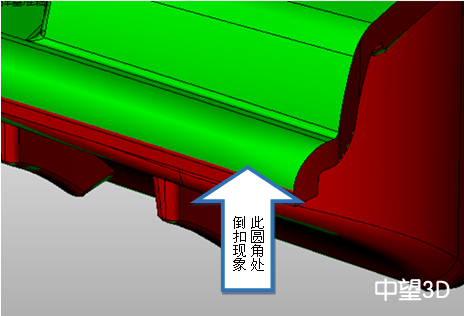

图/ 圆角处倒扣放大图

1. 首先在模具模块，执行命令“拔模”：

图/ “拔模”命令

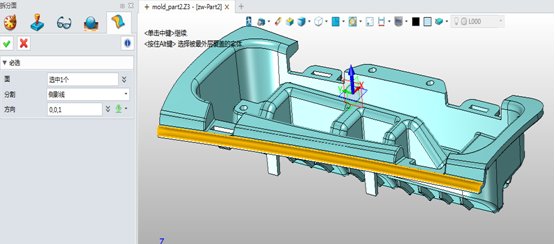

2. 发现倒扣现象，执行命令“拆分面”：按图示 选择圆角面，分割 采用侧影线 方向 选开模方向，即 Z轴，点击确认。

图/ 拆分面

3. 分割曲面后，如图所示，把圆角分成了2个曲面，把倒扣分离出来，即提取出来了分型线

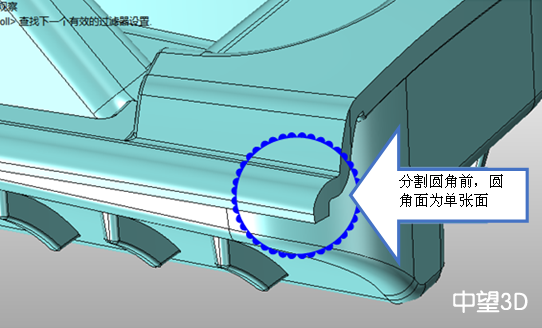

图/ 分割圆角前

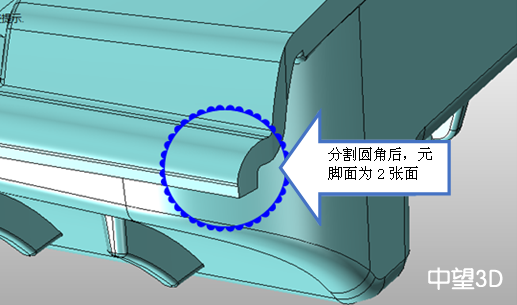

图/分割圆角后

4. 拆分后，我们再来定义型芯/型腔区域，会发现倒扣面自动放置在型芯区域了，如图所示：

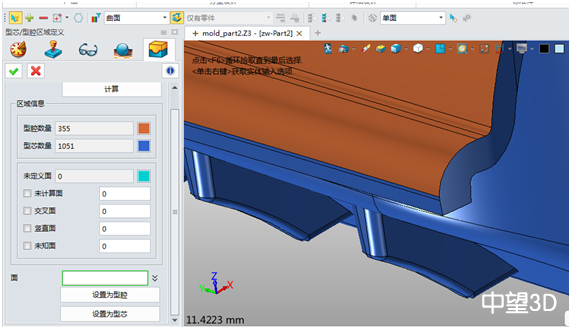

图/ 定义型芯/型腔区域

5. 最后，我们执行命令“分离”，系统自动提取出刚才我们拆分面处倒扣分型线。

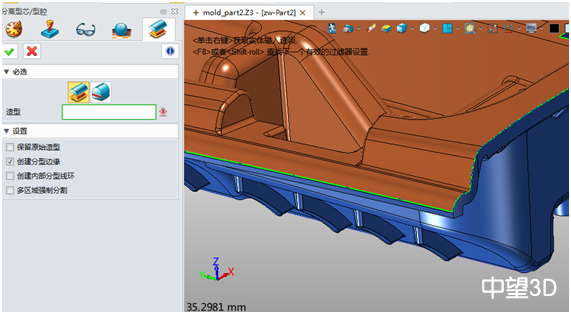

图/ 分离型芯/型腔

6. 剩下的就是做分型面了，xelega3D提供了自动分型面功能，只需设置分型面的长度，快速制作分型面，如图所示：

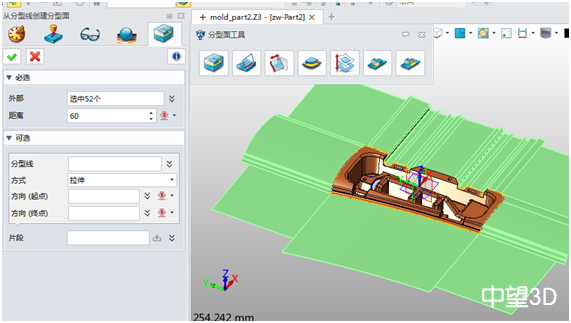

图/ 创建分型面

7. 定义模仁，执行命令“工作”，系统根据产品的大小自动生成，也可根据实际情况定义尺寸，图示框内：

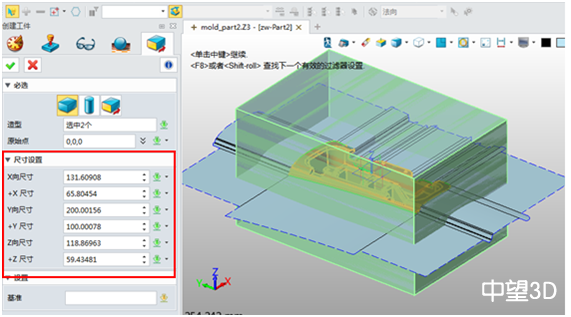

图/ 执行命令“工作”

8. 最后，将上 下 型腔分开，执行命令“拆模”，分别选择工件和分型面：

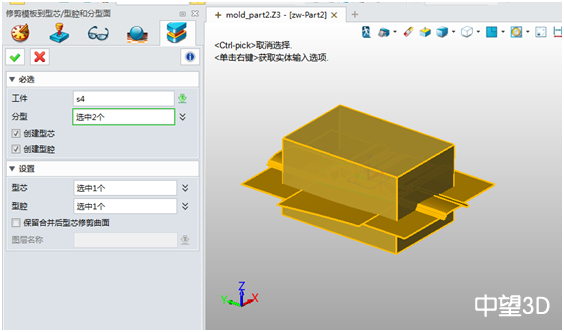

图/ 执行命令“拆模”

9. 上下 型腔 分离后的结果：

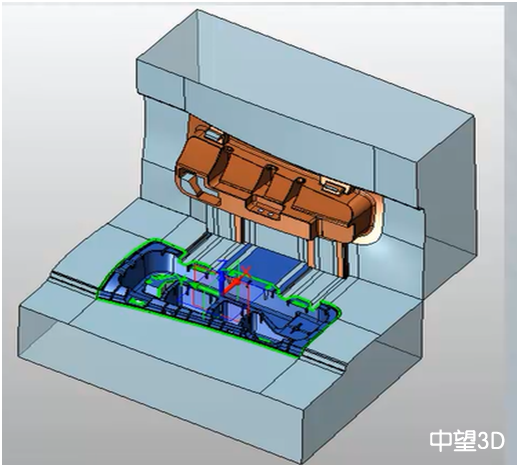

图/ 上下型腔分离后

通过以上的详细介绍，相信大家已经充分掌握了xelega3D是如何快速提取倒扣处的分型线进行分模的。除了高效完成分模，xelega3D还拥有全流程三维模具设计满足模具企业智能信息化的需求。想了解更先进模具行业的三维设计应用，欢迎免费下载xelega3D2015最新精编实战教程http://www.zw3d.com.cn/special/zhuanqu/list-103.html，有专业模具工程师与各位共享丰富经验和技巧，还能赢取激活号和丰富奖金！
