在学习CAD软件使用的过程中，了解图层的使用方法是最基础的一步。在使用CAD画图时，如果不设置图层，那么所有的图形都会被绘制在默认的图层上面，这样无论是修改图形还是打印图纸，都十分的不方便。因此，下面让我们一起来学习一下如高效使用CAD图层：

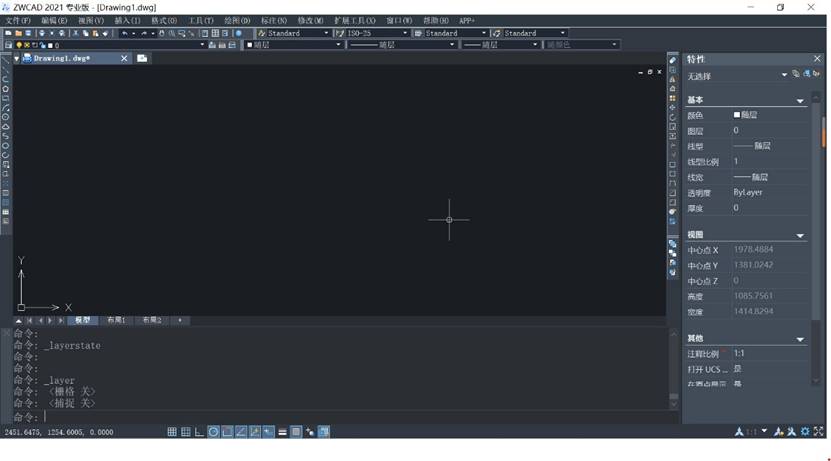

第一步：打开CAD软件，新建一个页面:

第二步：点击工具栏上面的【格式】，点击格式中的【图层】，进入图层特性管理器，如图所示：

第三步：点击操作框上的新建图层，修改图层名称，如图所示：

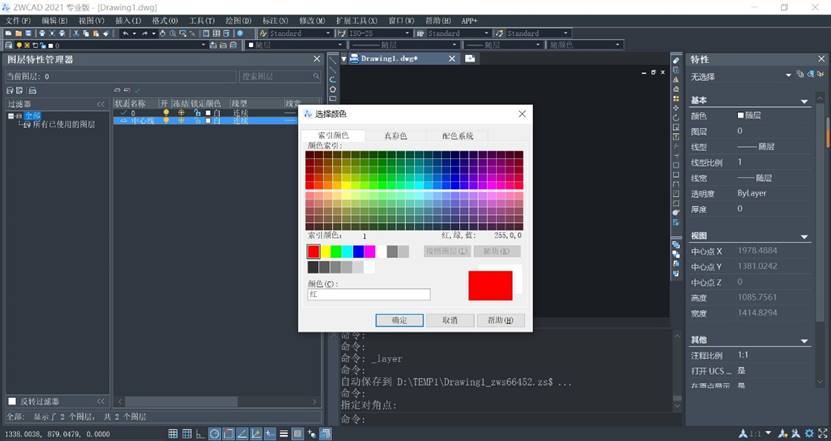

第四步：点击颜色选项进入对话框选择你想要更换的颜色，选择好后点击确定，如图所示：

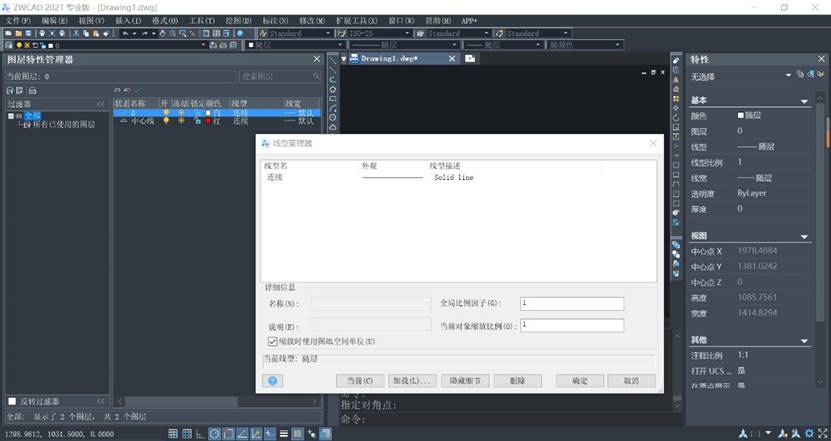

第五步：中心线的线型应是虚线，所以我们还要换一下图层的线型，点击中心线图层的线型【连续】二字，弹出线型管理器对话框，点击【加载】添加线型，操作如下：

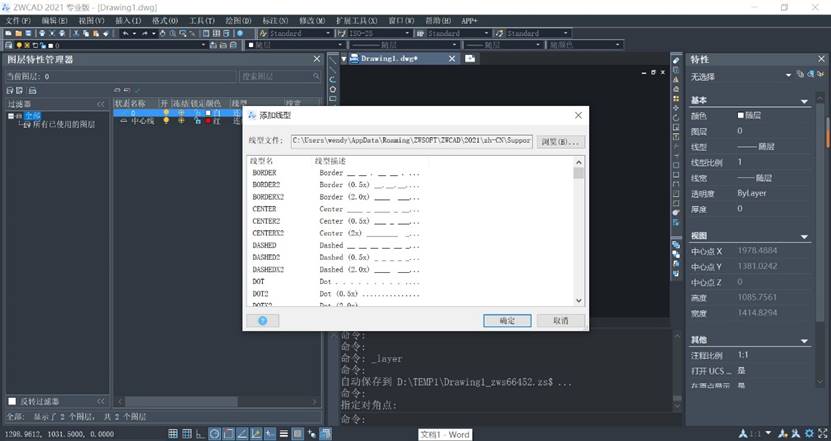

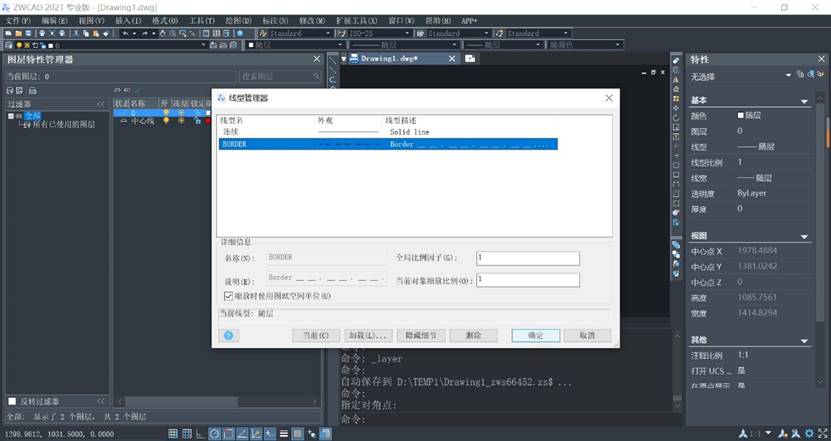

第六步：选择我们想要的虚线线型，在这里我们选中BORDER线型，点击确定，然后在线型管理器选择所添加的线型，如下图所示：

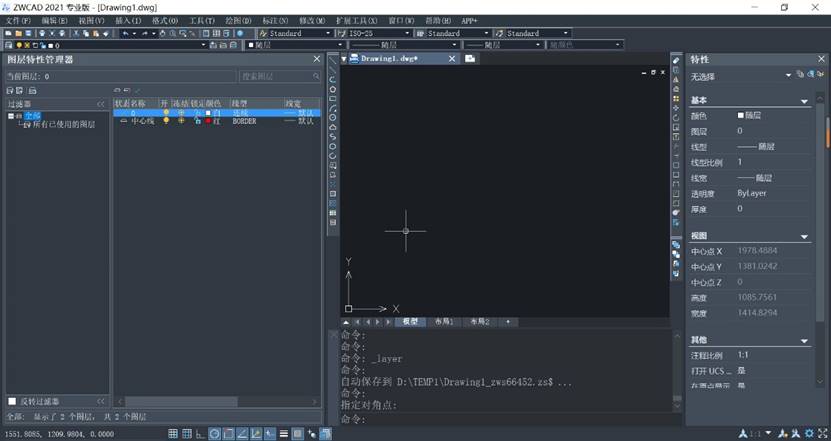

第七步：修改好后的线型名字会显示BORDER，这时候线型转换就已经完成了，点击关闭就建立好了一个不同颜色、不同线型的新图层了：

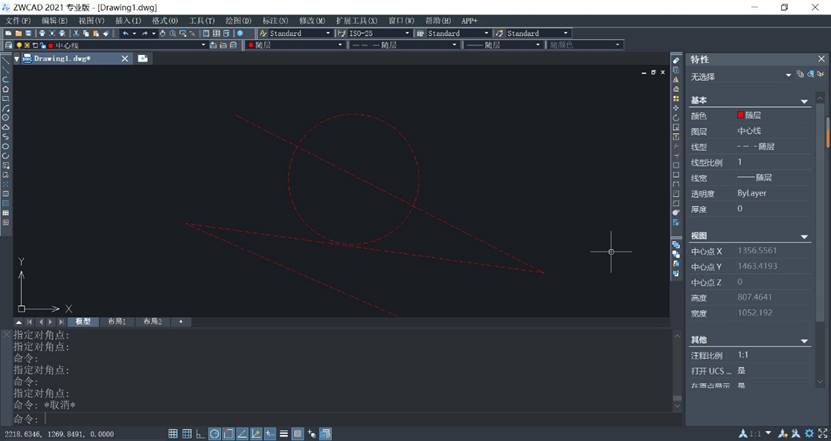

关闭图层特性管理器后，将图层切换到新建的中心线图层，在该图层画图，无论是画线还是画圆，展现出来的结果都是刚才所修改的颜色和线型，如下图所示：

那么到此为止，中心线图层就已经完成了，如果你还想要进行设置线宽、标注样式等操作，可以尝试一下自己新建一个图层然后对该图层的样式进行修改，学会图层管理的使用方法，对接下来画图效率的提高会有很大帮助哦！
