我们如何用CAD绘制水滴图形呢?
水滴听起来好像用CAD软件绘制会比较复杂,但是它其实绘制起来超级简单呢!详情操作请看下文:
1.首先,我们要打开CAD软件。
2.我们打开正交,绘制一条适当长度的直线。

3.然后,我们以直线中点为圆心,半长为半径,做一个圆。

4.删除多余的线段,剩下半个弧,如图所示。

5.以圆弧中点,做一条适当长的垂直向上的直线。连接弧端到直线顶的两条直线。

6.删除多余的线条,这样水滴图像就绘制完成了。

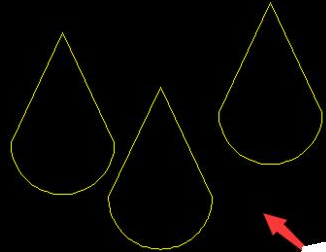

7.下图两个复制位置分布均匀水滴图像。
