CAD如何使用XLINE命令
在CAD中，构造线是没有起点和终点的无限延伸的直线。通过在绘图区域点击或输入坐标值的方式创建一个或多个构造线对象可以用于辅助线或布置图形位置，对我们绘图起到了不小的作用。接下来我们一起来学习一下如何操作XLINE命令吧！

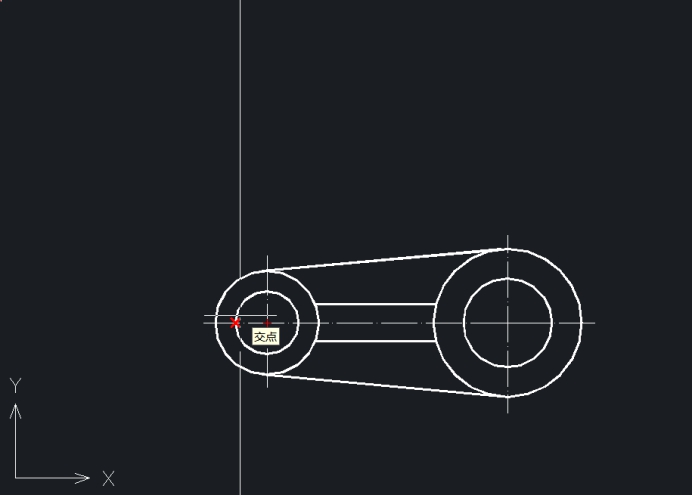

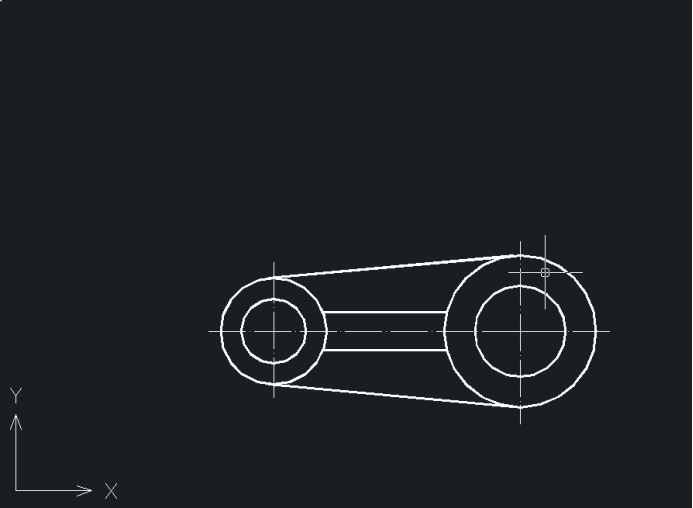

1. 打开一个图形文件，如下图所示，同时打开对象捕捉功能。
2. 在命令行输入“XLINE”并按回车键确认，接着输入“V”按回车键。
3. 启用“交点”捕捉，依次绘制垂直构造线，按回车键确认。
4. 在图形上方适当位置绘制一条水平线。
5. 命令行输入“XLINE”，再次启用构造线命令，根据命令行提示，输入“O”，按回车键确认，接着输入偏移距离“25”，按回车键确认，选择刚才绘制的水平线，在水平直线上放任意位置拾取，按回车键确认。

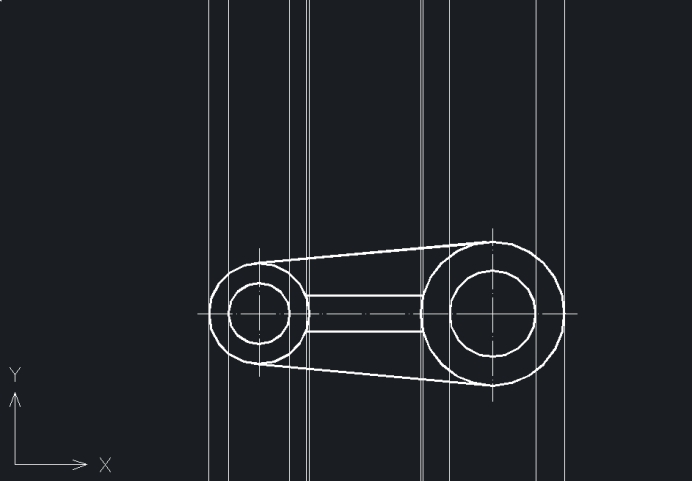

6. 重复上面的步骤，分别绘制偏移距离为“6”、“14”、“18”的构造线，结果如下图所示。

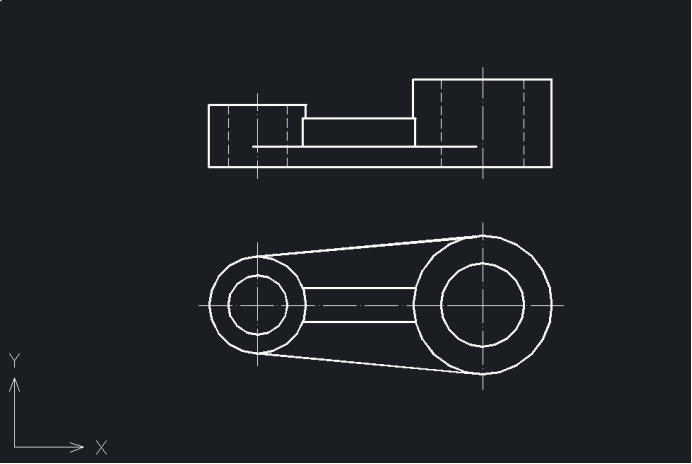

7. 基于构造线得到的辅助线，再用直线命令通过拾取构造线之间的交点，绘制零件的主视图，然后隐藏构造线，效果如下图所示。
以上就是在CAD中使用XLINE命令的一个实例操作过程，掌握好构造线的绘制可以提高我们的绘图效率，不熟练的小伙伴可以多多练习几次。
