CAD如何使用快速标注创建一个并列标注

在CAD中，快速标注命令可以用来快速创建或编辑一系列标注。当需要创建一系列基线、连续或并列标注，或者为一系列圆或圆弧创建标注时，快速标注命令特别有用。接下来我们一起来看一下怎样用快速标注创建一个并列标注吧！

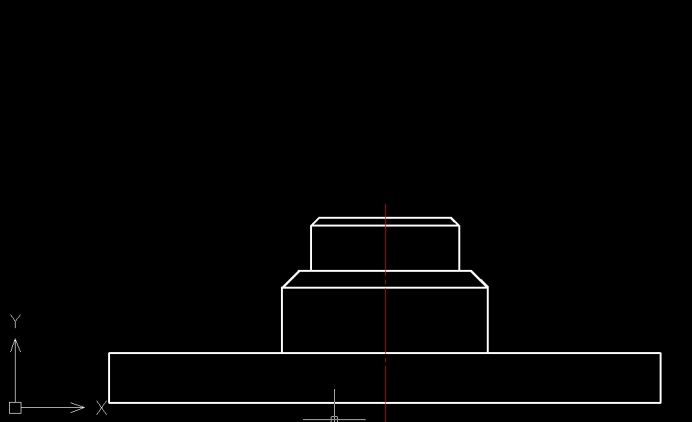

1. 如下图所示是一个泵盖图形，我们要使用快速标注命令为这个泵盖创建一个并列标注的直径标注。因为要创建的是直径标注，而拾取的标注对象全部是线性对象，因此需要给全部标注增加一个直径符号的前缀，添加方法请看接下来的步骤。

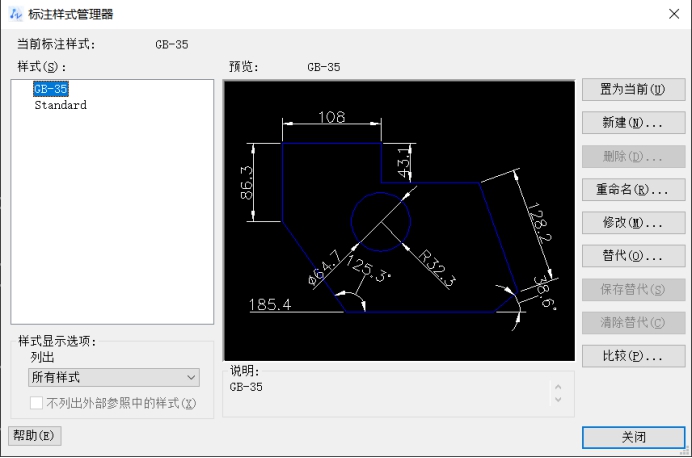

2. 依次点击CAD编辑器上方的【标注】——【标注样式】按钮，弹出【标注样式管理器】对话框，如下图所示。

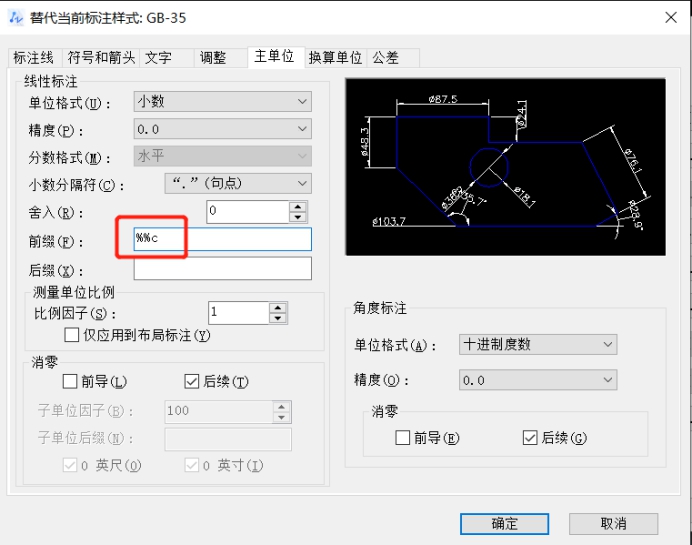

3. 确保在“样式”列表框中选中“GB-35”，点击【替代】按钮，弹出【替代当前标注样式：GB-35】对话框，选择其中的“主单位”选项卡，在“线性标注”中的“前缀”文本框中输入直径符号“Ф”，我们输入“%%c”即可。

4. 点击【确定】按钮，回到【标注样式管理器】对话框，再点击【关闭】按钮，回到绘图界面，这样就完成了对直径符号的添加。当前标注替代样式的线性标注将临时加上直径符号，再重新选择这个“GB-35”样式时，将恢复为没有前缀。

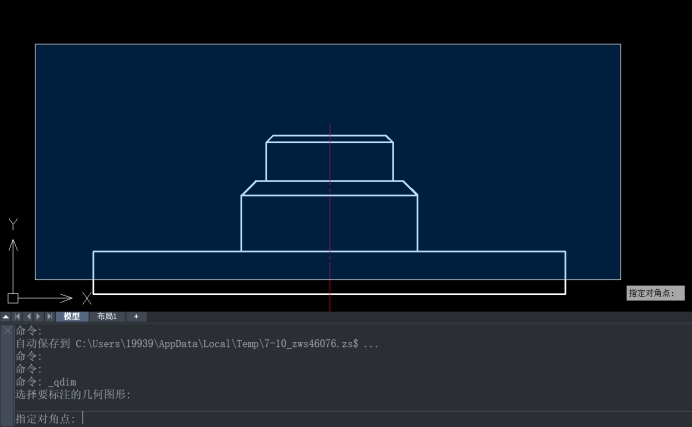

5. 依次点击【标注】——【快速标注】按钮，使用窗口选择方式选中泵盖上部的全部图形，如下图所示。

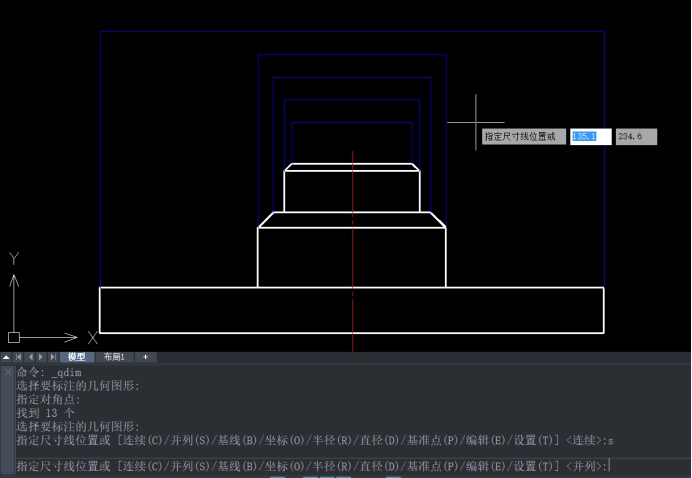

6. 根据命令行提示“选择要标注的几何图形”时，直接按回车键结束选择，下一步会显示当前标注形式为“连续”，我们要在命令行中输入“S”命令调整为并列标注，然后向上拉出标注尺寸线，自定义合适的尺寸线位置。

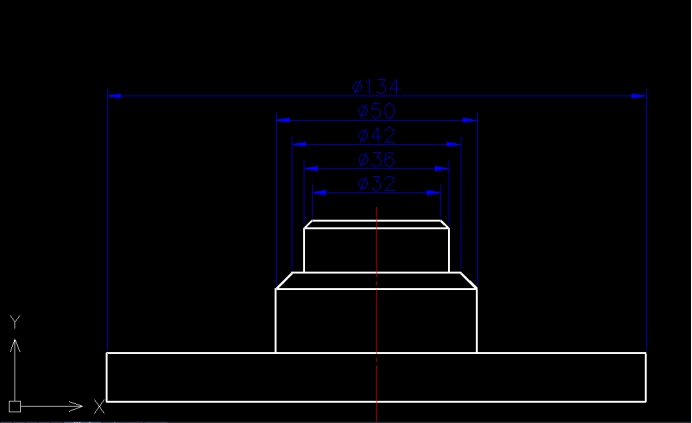

7. 完成后的快速并列标注效果如下图所示。

以上就是用快速标注创建一个并列标注的例子，快速标注可以应用于基线、连续、并列、坐标、半径、直径等标注形式，但是有时候快速标注的结果不能完全达到我们的要求，这时就需要进行局部的调整。
