如何在CAD中绘制螺旋渐开线
1. 直接输入命令 HELIX,或者点击【绘图】|【螺旋】,即可打开螺旋线绘制功能。

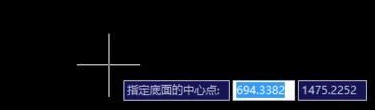

2、在绘图区域点击需要绘制螺旋渐开线的圆点。

3、移动鼠标,或者直接输入底面圆半径。
4、移动鼠标,或者直接输入顶面圆半径。

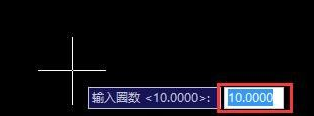

5、输入圈数后回车。

6、移动鼠标,或者直接输入螺旋圈的高度,然后点击绘图区,即可完成螺旋渐开线的绘制。

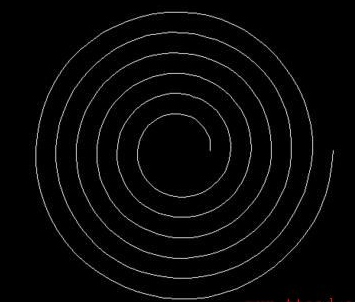

7、螺旋渐开线如下图所示。
