CAD对齐ALIGN命令怎么用
两个图形对齐的方法不止一种，比如我们可以利用旋转的参照参数，也可以用对齐命令。
1、绘制一个五边形和六边形作为练习图。

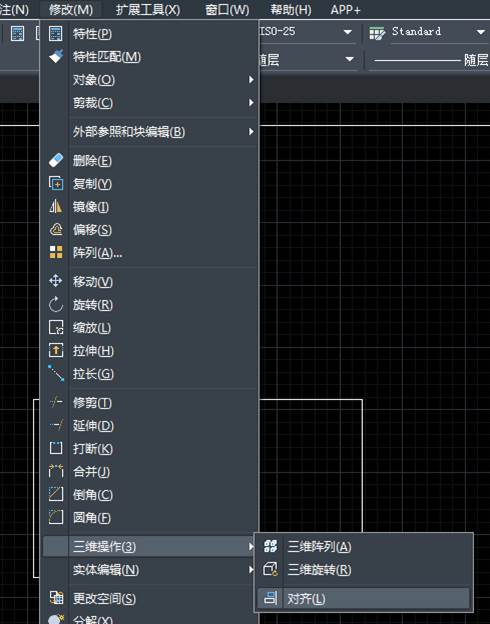

2、选择【修改】|【三维操作】|【对齐】。
3、命令行提示选择对象，选择要移动的对象，如五边形，点击后回车。命令行会提示指定第一个源点，将光标移动到五边形要对齐边的一个端点处，出现端点捕捉标记的时候单击。命令行提示指定第一个目标点，将光标移动到六边形的某个角点，出现端点捕捉标记时单击，如下图所示。
4、根据命令行提示继续指定第二个源点和目标点，如下图所示。
5、回车，命令行会提示是否缩放图形，输入Y后再回车，五边形将移动、旋转、缩放到与六边形对齐，如下图所示。
