CAD如何定义标注样式的子样式

在CAD中，有时在使用同一个标注样式进行标注时，并不能满足所有的标注规范。比如在对建筑图进行标注时，对于直线一类的标注使用的箭头形式一般是“建筑标记”；而对于角度、半径、直接一类的标注，箭头形式仍然应该是“实心箭头”。那么，在一个样式中如何同时满足多种需求呢？这时可以使用CAD的标注子样式的功能，我们一起来看一下如何定义标注样式的子样式的实例吧！

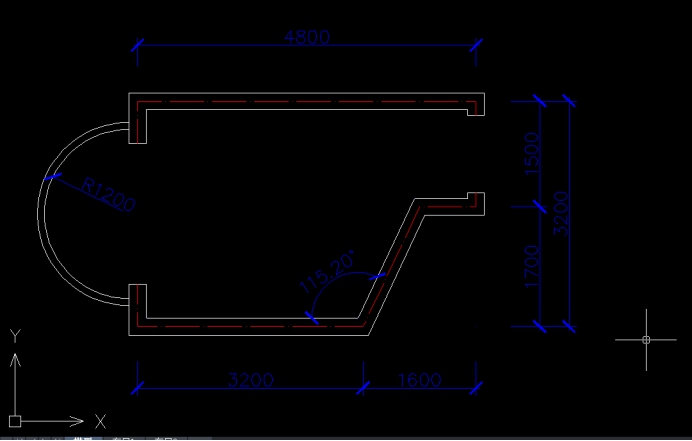

1. 打开一个示例文件，如下图所示，当前以及图形中以及标注的样式都是“GB-35”，现在为了正确地标注其中的角度及半径，需要为“GB-35”增加针对各种不同标注类型的子样式。

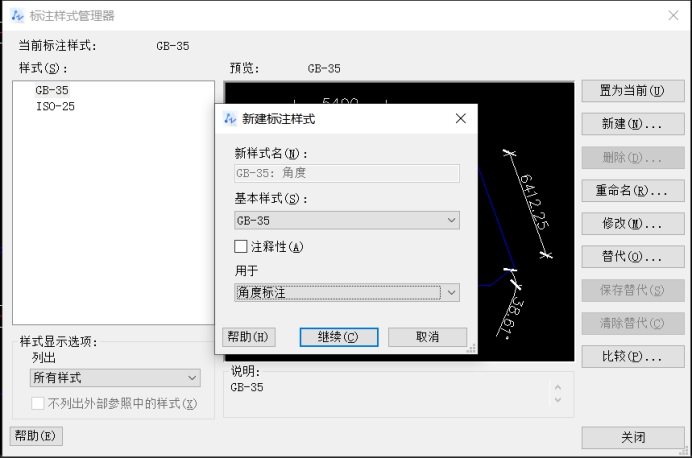

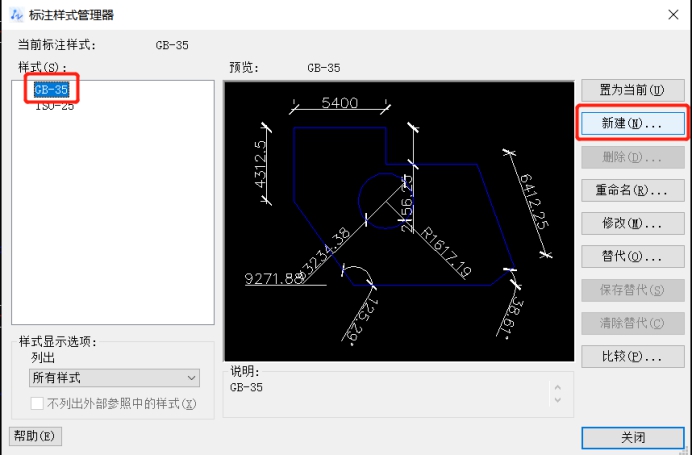

2. 依次点击CAD编辑器上方的【标注】——【标注样式】按钮，弹出【标注样式管理器】对话框，在“样式”列表中选中“GB-35”，点击【新建】按钮，弹出【新建标注样式】对话框，不需要修改新样式名，确保“基础样式”下拉列表选择了“GB-35”，在“用于”下拉列表中选择“角度标注”选项，此时“新样式名”文本框中会出现“GB-35：角度”字样并虚化。

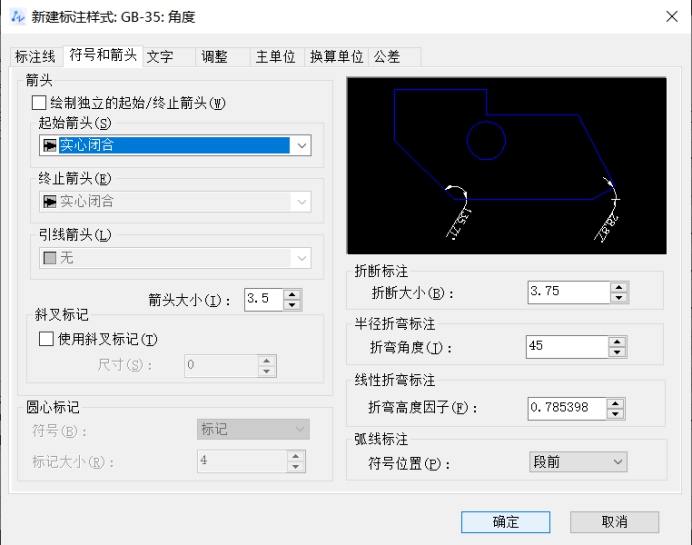

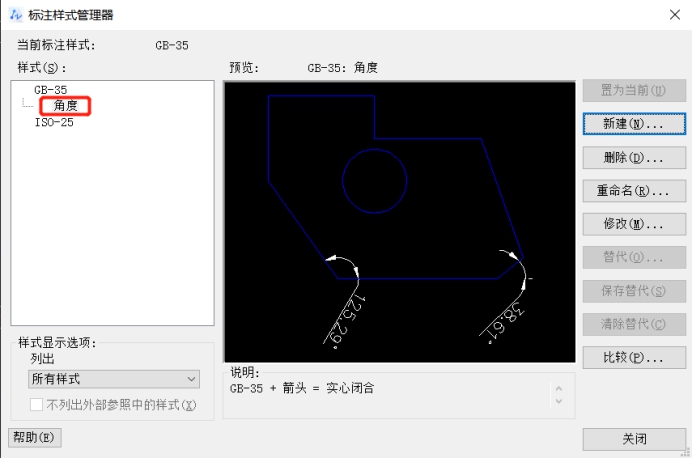

3. 点击【继续】按钮，在弹出的【新建标注样式：GB-35：角度】对话框中选择“符号和箭头”选项卡，在“箭头”选项组中的“起始箭头”和“终止箭头”下拉列表中都选择“实心闭合”选项。点击【确定】按钮，完成第一个角度标注子样式的设置，此时标注样式列表中的“GB-35”会出现一个名为“角度”的子样式。

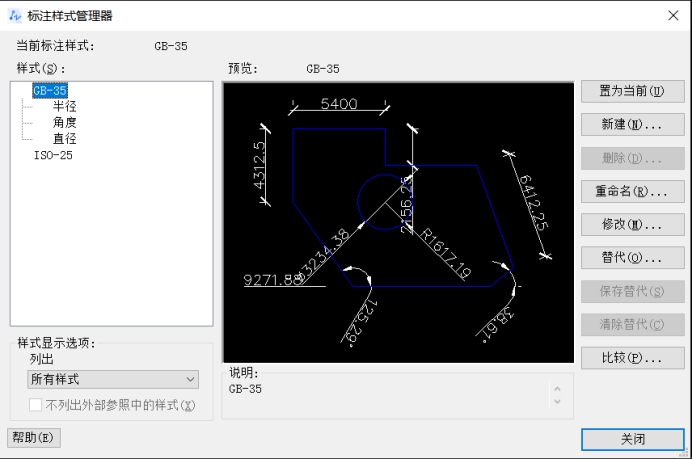

4. 重复给出的步骤，为“GB-35”标注样式创建出“半径”“直径”两个子样式，同样都将箭头“建筑标记”改为“实心闭合”。

5. 完成后点击【关闭】按钮，返回到绘图界面，此时图形中的角度及半径标注被更新为正确的样式，如下图所示。

  以上就是在CAD中定义标注样式的子样式的方法，希望可以帮助到大家！
