CAD如何绘制虚线

CAD是一种广泛应用于各个不同领域的功能强大的绘图软件。在CAD中可以进行绘制图纸的操作，在绘制图纸时设计师或者用户经常会用到虚线，在使用CAD过程中虚线如何画呢，那么今天给大家介绍一下虚线的画法，具体方法步骤如下：

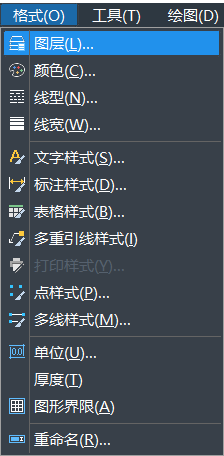

1.首先打开CAD软件，点击上方菜单栏【格式】——【图层】打开图层特性管理器，如下图所示：

2.接着在弹出的窗口上面选择新建图层，如下图所示：

3.然后把新建图层的名称改为虚线，颜色设置为自己需要的颜色，接着点击图层的线型进行选择，如下图所示：

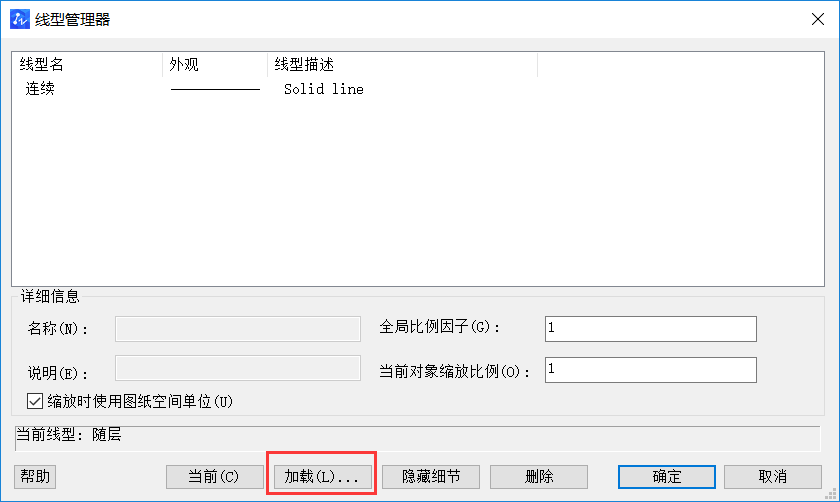

4.设置图层线型的时候，弹出的窗口中选择需要的虚线类别；如果没有虚线的可以加载，把自己想要的载入，如下图所示：

5.弹出的【添加线型】对话框中选择想要的线型并点击确定，如下图所示：

6．确定后可以看到图层的线型，再点击图层，把它设置为当前的图层

7.完成上述的设置后，直接画线，此时画出的线会是设置的虚线，如下图所示：

关于在CAD中如何画虚线的步骤分享到这里，虚线是在绘图过程中经常用到的线型，这个技巧比较实用，大家可以参考练习一下。
