CAD倾斜标注的三种方法
CAD怎么倾斜标注？倾斜标注是CAD标注中的基础教程，掌握倾斜标注的方法，可以大大提高图纸的合理性和美观性。今天小编为大家介绍CAD倾斜标注的三种方法，下面一起来学习一下吧。

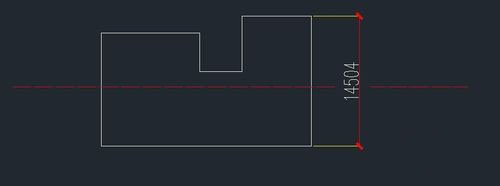

打开CAD软件，新建一份图纸，如图所示，下面的CAD标注是我们用线性标注标出的，可以看到标注的数字在中心线上，这种情况在图纸标注中是错误的。为此，要将标注的数字移开中心线位置。
方法一：选中标注的尺寸，可以看到数字附近有个夹点，直接拖动夹点位置即可将数字从中心线移走；
方法二：按快捷键BR将中心线挡住数字的部分打断即可；

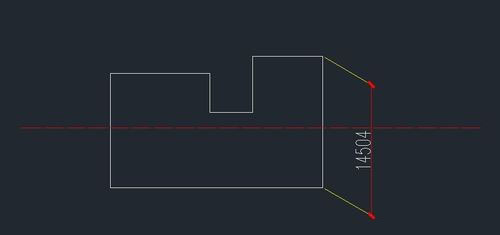

方法三：选中标注的尺寸，然后展开标注的下拉菜单，选中“倾斜”；可以在下方命令行看到，输入倾斜角度的文字；比如我们要标注尺寸倾斜-30度，按回车确定后，可以看到标注尺寸就逆时针倾斜了30度。
以上就是CAD倾斜标注的三种方法介绍，大家掌握了吗？希望能对大家有所帮助！
