今天跟大家分享一个神奇好用的技能，即图形搜索定位，也叫对象过滤器。这个功能可以帮助大家在使用CAD软件制图的时候根据条件快速筛选出相应的对象。下面我们来具体看一下这个功能是如何使用的：

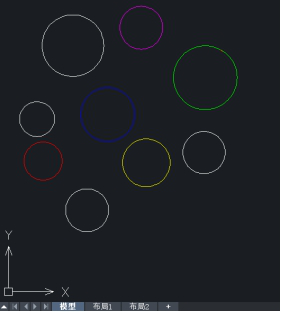

如下图所示我们打开CAD软件后可以看到有颜色各异的圆，而对象过滤器可以让我们轻松快速地找出符合条件的对象（这里以查找白色的圆为例）：
1.在下方命令行中输入快捷键命令FI，回车后打开图形搜索定位；

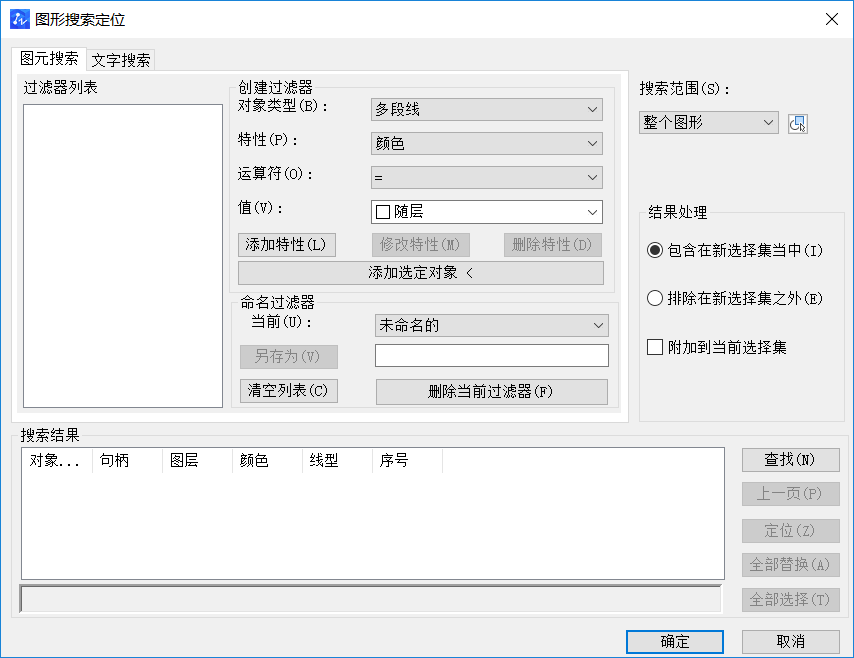

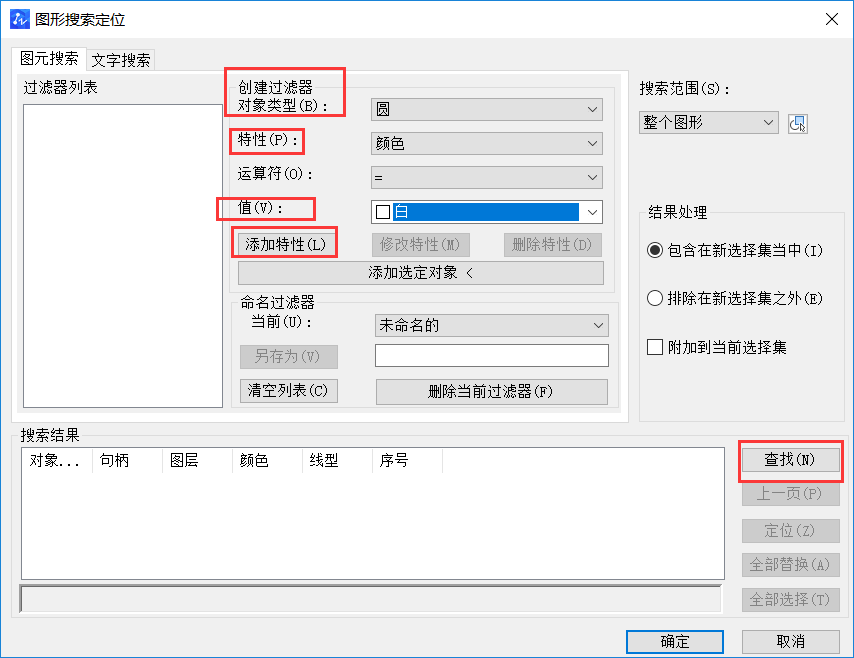

2.在弹出的图形搜索定位对话框中将对象类型选择为“圆”，特性为“颜色”，值选择为“白色”，然后点击下方的“添加特性”，单击查找，它就会把符合条件3对象全部在查找结果中显示出来，如下图所示：
3.而如果单击“确定”的话则会将查找结果在绘图区域中显示出来，如下图所示：
所以对象过滤器这个功能非常好用，只需输入自己需要的搜索条件就可以轻松把对象选择出来了，在制图中更加快捷方便，希望这一技巧的学习对自己有所帮助。
