在用CAD软件绘图过程中，很容易使一些重复的对象叠加到一块，那大家知道如何删除这些重复的图形吗？ 今天，来给大家介绍一下如何快速删除重叠的对象 ，具体步骤如下：
1、首先，大家先打开CAD软件，打开所需要进行删除重叠对象操作的图纸文件。
2、使用鼠标选中需要进行删除重叠对象的图形，我们可以发现，矩形图形中的夹点排列较为杂乱，表明此图中有多条选段重合在一起，如下图所示。
3、解决方法：在CAD软件的命令行中输入OVERKILL指令，按回车键确认。命令行的指示如下图所示。

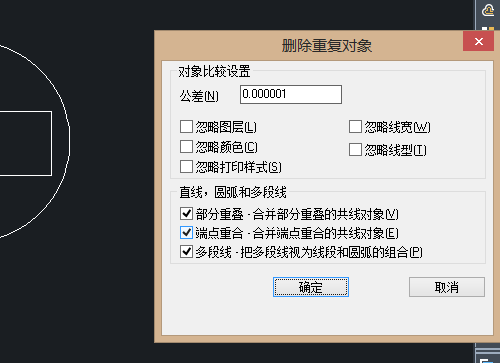

4、在弹出来的“删除重复对象”对话框中，我们选择相应的选项，再按“确定”按钮
5、这样操作下来，就能够删除重复的对象了。
关于CAD快速删除重叠对象的方法操作比较简单，但是对我们进行CAD绘图操作也有一定帮助，希望大家都可以学习掌握。
