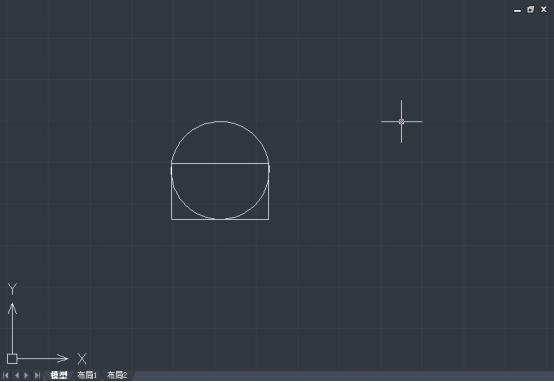

大家都知道，用CAD计算图形的面积的方法不少，比如命令、快捷键等等。用命令计算的一个典型的方法就是运用pl命令，下面的内容将会告诉大家如何运用pl命令计算CAD中图形的面积。

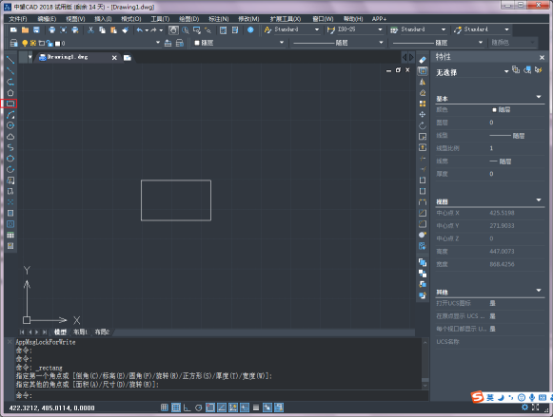

第一步，打开已经下好的CAD软件，画出一个矩形。

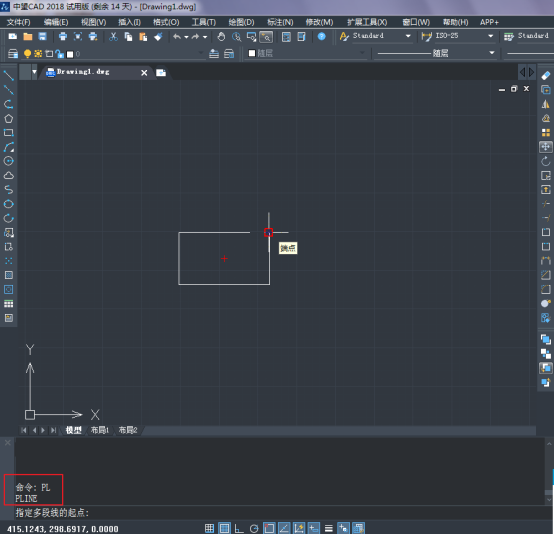

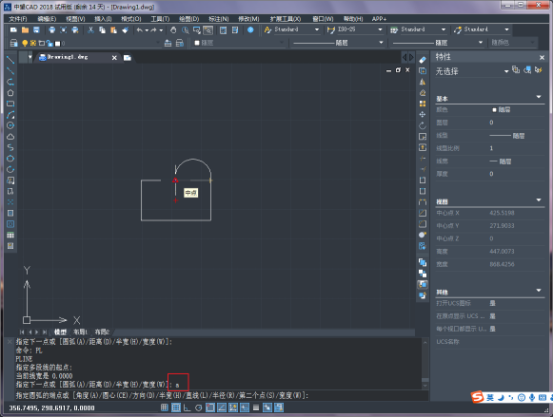

第二步，先描出圆弧。在命令行中输入pl，输入空格后，选择半圆弧的右端点。然后在命令行输入a，空格，输入s，空格，这就可以分贝选中圆弧的中点和左端点。
第三步，描出矩形。在命令行输入1，空格，主次选择矩形的每个顶点，要注意最后要与起点重合。接下来在命令行输入c，空格。矩形的描边就完成了。

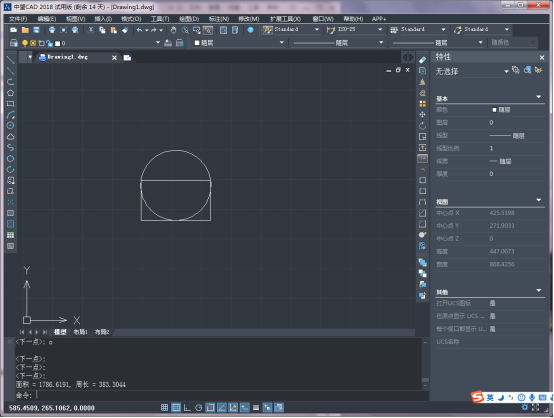

最后，在命令行输入aa，空格，再输入o，空格。选择刚才描好的图形就可以计算它的周长和面积了。
