我们在使用机械CAD绘图时，有时需要对图中某些图形的面积、周长或者重心进行计算，那么CAD如何快捷地计算面积呢，今天我们来学习两个方法，希望对你们有所帮助，具体步骤如下：
方法1

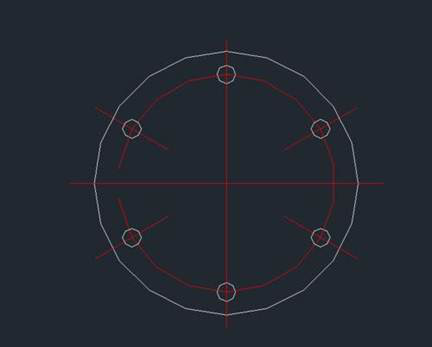

1、利用CAD自带的AREA命令，计算简单形状的面积。首先打开CAD软件，接着打开需要计算面积的图形。
2、输入AREA命令，按回车键。
3、在图形中任意一个交点开始，顺时针或逆时针把需要计算的图形的每个交点都点上。
4、按回车键后在CAD状态栏即可看到自己需要计算图形的面积，单位是平方毫米。
方法2

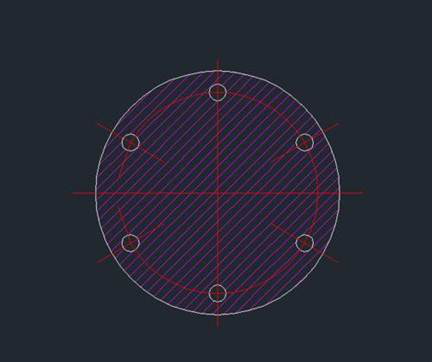

1、利用填充工具，计算复杂形状的面积。以一个需要r孔的圆为例，计算面积。
2、在命令行输入快捷键H命令(图案填充），按回车键，打开图案填充对话框，单击“添加：拾取点”。
3、将需要计算面积的部分选取，填充下。
4、按Ctrl+1，打开特性工具栏，即可看到填充部分的面积。
以上就是关于快捷计算面积的两种方法，大家可以根据自己的实际需要进行选择使用。
