在CAD操作过程中，有些时候可能需要插入一些外部得出图片，插入的方式有多种，我们可以根据实际情况采用不同方式，今天我们来看一下插入图片比较常用的方法。

方法一、插入法

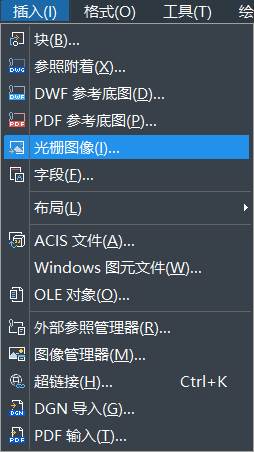

1、这个方式比较规范，做起来也很快捷，打开CAD软件，点击“插入”，在弹出的插入栏目中，点击“光栅图像参照”。

2.弹出选择参照文件选项卡，找到需要插入的图像，点击“打开”。

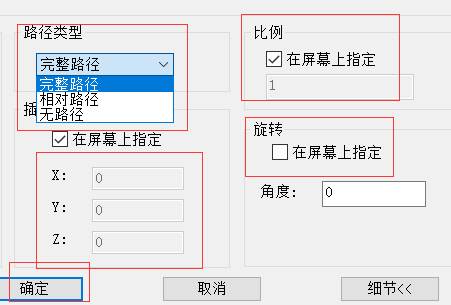

3.这里可以进行各种个性化的设置，注意，由于插入的图片一般默认有插入的路径，如果你的源文件更改，也就是原来的图片位置改动，很可能导致这个插入的图片不能够在CAD中显示，因此，如果不是想他们关联，点击“无路径”；这里还可以指定插入的比例，旋转的角度等，选择完毕，点击“确定”。

4.返回到绘图界面，指定插入点插入图片，插入的图显示的太小，可以将它放大；太大的图片可以点击右键，点击“缩放”。

方法二、直接复制粘贴法

    在桌面复制所需图片后，进入CAD界面，点击右键，弹出快捷操作方式，然后点击“剪贴板”，在弹出来的快捷方式中，点击“带基点复制”。这时候要求指定基点，点击一个打算粘贴图片的地方来指定出基点。指定基点之后，要求“指定缩放比例因子”，也就是图片缩放的大小比例，在下方命令栏输入想输入的比例，然后点击“回车”。输入完成，图片粘贴完成。

温馨提示：这个方式大家认为比较简单，但是有潜藏的危险，如果你将原来位置的图片移动、删除等，CAD中图片一般会出问题不能显示，因为这个默认为有插入路径的，更改了图片的位置可能插入的cad图就不能正常显示了，因此建议初学者尽量不要采用这个方式。如果是重要的唯一的图片粘贴，会得不偿失。
