在CAD操作中，人们常用到的都是图块，而组（GROUP）用的却不多，那么CAD中的这个组是什么，有什么作用，创建组和编辑组有什么意义呢？

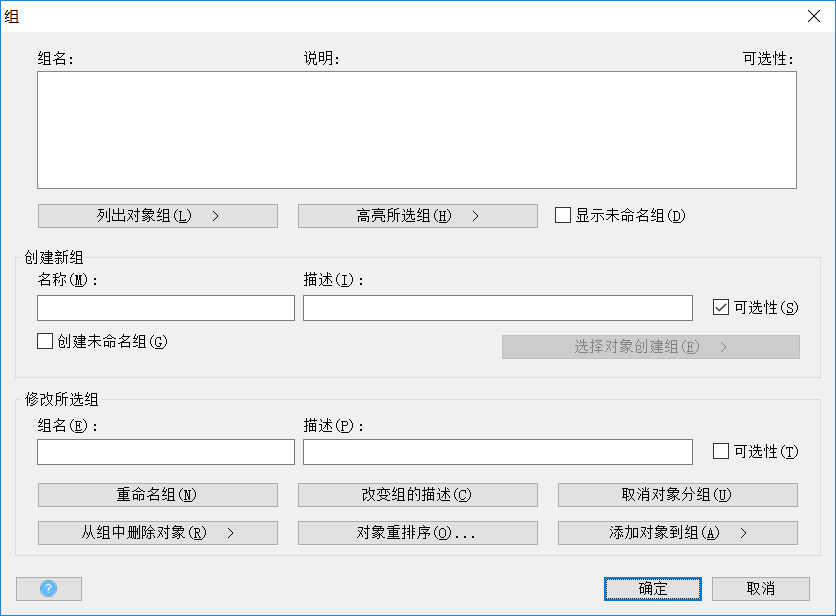

组简单的来说就是一个命令的选择集，当对象进行分组就可以通过名单或者名字将这个组内的对象一次性的选中，在CAD软件中输入【G（Group）】这个命令来创建组，输入这个命令后会弹出如下图所示的对话框。
1. 创建组
创建组即取好名字或勾上“未命名的”后，点击“新建”按钮，然后在图中选择要编组的图形，组就完成了。
2. 编辑组
在对象编组对话框中还提供了一系列修改组的功能，从上面选中组名后，点这些按钮可以从组中删除、添加对象，分解组，将组分解，对组进行重命名。注意其中一个“可选择的”按钮，每个组都有“可选择的”状态，点了此按钮可以切换此状态，当“可选择的”设置为否时，虽然创建了组，但从图中不能直接通过组来选择组内对象。
那么组和图块的区别是什么呢？
组是一个选择集，主要为了方便选择，组中的对象仍是完全独立的。而图块主要应用于图纸中会重复使用的一些图形，例如机械零件、建筑的门窗等等，图块相当于一个由多个图形组成的集合，一旦定义后，可以在图纸中重复引用。插入的块参照作为一个独立的对象，当然可以利用参照编辑或块编辑对图块定义进行修改，修改了图块定义后，所有图块参照会自动更新。
图块可以重复利用，方便修改，可以定义属性文字，在CAD高版本还可以定义参数和动作来生成动态块，正是因为图块具有如此多的特性，在CAD中应用非常广泛。
