CAD如何修改箭头样式
箭头在我们生活中也会经常用到，它能给我们标明方向，箭头在我们CAD软件绘图时，也起一种标注作用，箭头在CAD中也分起始箭头、终止箭头、引线箭头等，它的样式也是多种多样的，我们在绘图时，可以根据自己的需求来调整，本文将给大家介绍如何修改箭头样式，希望能帮助到大家！
1. 首先，我们打开luck18网址软件。

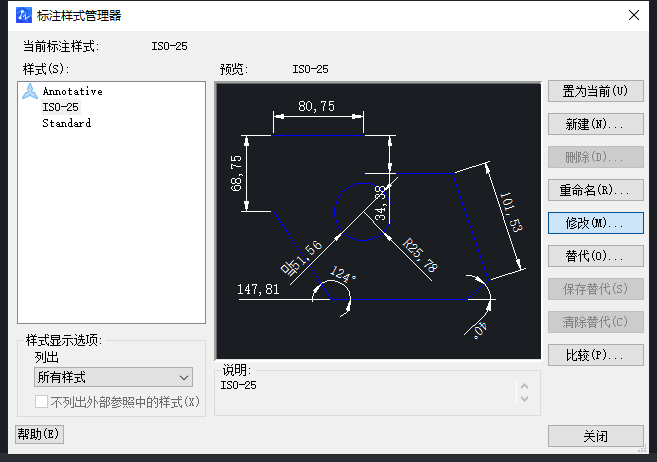

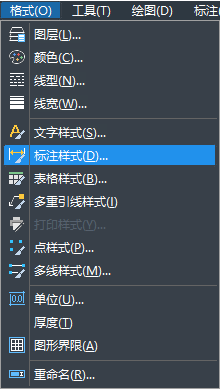

2. 我们点击界面栏的“格式”点击“标注样式”，打开样式管理器。
3.在我们的标注样式管理器中，如果只想修改部分箭头样式，那我们可以点击“新建”，在新建的样式中选择自己的箭头，完成之后点击“置为当前”然后点击这里的“关闭”。如果我们要修改全部箭头样式，可以查看一下图纸中具体使用的是哪个标注样式，并对这个样式中的相关信息进行整体的修改，达到整体修改样式的目的。

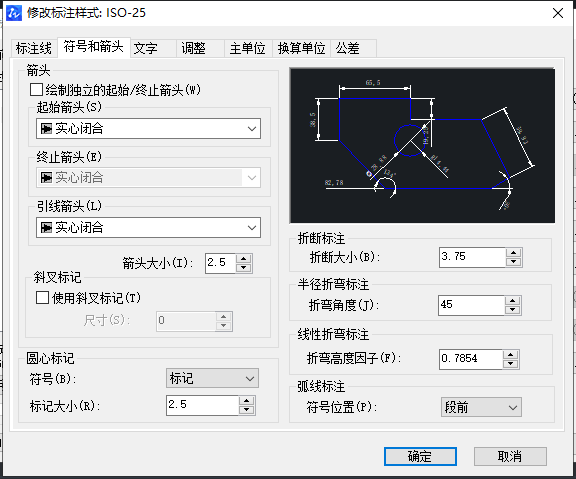

3. 我们进入标注样式管理器后，想更改的是箭头，就点击“符号和箭头”。

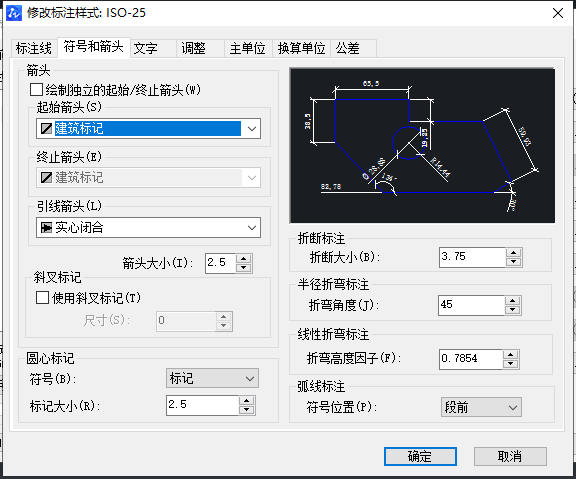

4. 在弹出“符号和箭头”管理选项卡，这里可以点击改变箭头的大小、样式。这里选择“建筑箭头”，点击“确定”。

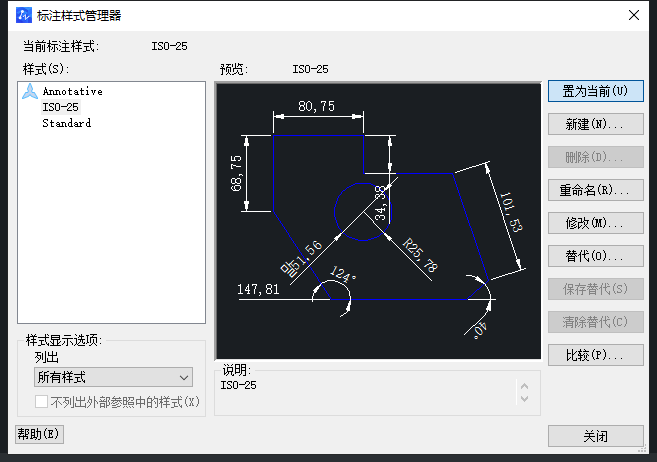

5. 返回到标注样式管理器中，这里需要注意，如果直接点击关闭，是没有修改到的，因此，需要点击“置为当前”，然后点击“关闭”。
设置完成后，在绘图界面就能看到箭头已经修改了。
