CAD怎样让图纸不让被别人修改
我们在CAD软件绘制完设计图时，想要给朋友看，为了防止图纸被修改，我们该怎么去设置只读模式？
1.我们先打开CAD软件，插入图纸。2.然后我们点击上方工具栏【扩展工具】——【文件工具】——【锁定图纸】
3.下方命令栏会出现提示锁定后的实体将无法修改，则他人仅看图，没有密码无法修改，如下图所示：
4.最后输入“Y”则锁定图纸设置完成。

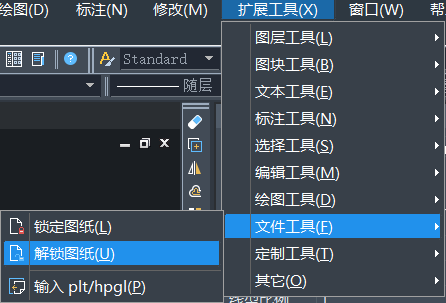

5.如果需要解锁图纸，步骤是类似的，上方工具栏的【扩展工具】——【文件工具】——【解锁图纸】
6.根据下方命令栏的提示操作，选择需要解锁的实体按回车键即可，如下图所示：
7、根据提示输入此锁定图形的密码，密码正确解锁之后就可以重新编辑图纸了。
