CAD曲线长度不知道怎么测量怎么办？
第一步，打开你熟悉的xelegaCAD软件吧！
第二步，插入你需要测量的不规则曲线图形，下图所示的是由直线段跟曲线段组成的
第三步，打开命令行输入PE，将直线跟曲线合并起来，回车，然后命令行会出现M指令，我们选择所有对象，回车
第四步，根据提示“是否将线和圆弧转为多线段”输入Y，然后回车。我们选择精度值，然后在回车
第五步，跳出提示“输入选项”输入J指令，然后回车，把图形合并后，图形就变成一个整体了

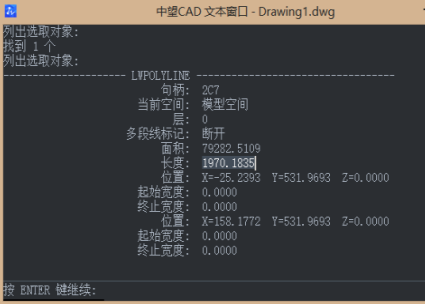

第六步，最后我们在CAD中输入LI命令，然后回车，就可以得到曲线段的长度啦！
