CAD不会画折断线有啥技巧吗?
1.首先,需要缩短图纸距离,后面要绘制的图与前面后面局部重复(DIMJOGLINE)弯折标注,不能简写。
2.只能折断标注用,软件中无自带,所以需要配合(PL)多段线,(L)直线,(J)合并,(BR)打断使用可以绘制用直线把“Z”的两个端点连起来就是。

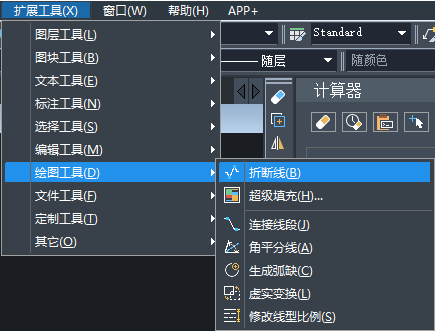

3.在CAD中,绘制折断线功能非常便捷,在扩展工具中即可找到,如下图所示:

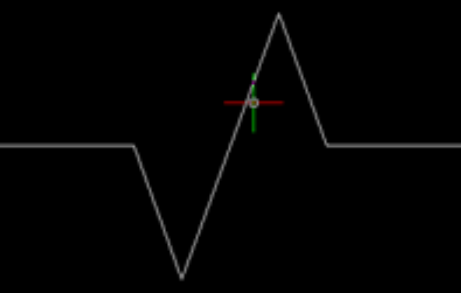

4.点击折断线命令,然后选择中点位置,软件自动在线的点的位置自动打断成折断线,如下图所示:
