CAD的Wblock命令怎么用
Wblock命令： 也就是CAD中的写块工具，作用是把目标对象保存到文件中或将块转换为文件格式保存。
在CAD中，我们对比较大的一些图形文件进行清理操作的过程中，一般的做法就是使用cad中的Purge清理命令进行，其实cad还为我们提供了一个更有效地进行清理图形的命令，这个命令就是Wblock了。
使用方法：

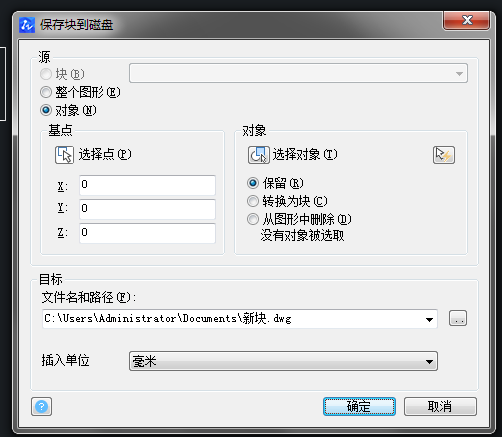

打开CAD命令行输入：Wblock 此时系统弹出一个写块对话框。
现在你可以看看新图形文件的属性中，大小一项是不是减小了很多？需要注意的一点是写块的时候对于源的选择问题，写块对话框将会显示出不同的默认设置，是基于用户是否选定了执行对象、是否选定了单个块或选定了非块的其他对象等情况进行判断的。
另外还需要注意：如果当前CAD中的FILEDIA系统变量被设置为0的情况下，那么这时你在命令提示中输入 -Wblock ，系统将会显示出命令行提示，而不是你想要的写块对话框，这个问题的解决的方法，只需要把FILEDIA的值修改为1即可。
