CAD中limits命令的用法
limits命令的意思是重新设置模型空间界限；我们在使用CAD进行画图时，我们有时候需要对CAD进行图形界限的设置，本文将介绍怎么设置CAD图形界限。
1.我们在命令行输入limits。
2.然后，我们设置图形界限；如果你想设置A4纸大小的界限设置，就输入“0,0”、“210,297”，如下图所示；当然A3的纸大小是297mm*420mm，如果你想设置A3纸大小的界限设置，你便可以在命令行中输入 “0,0”、“297,420”。

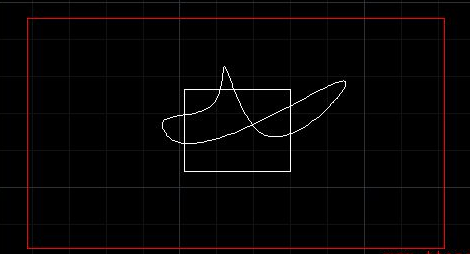

3.我们也可以根据自己的需要设置图形界限；在命令行中输入limits之后，输入你自定义的图形界限坐标即可；比如，要以下图的红色矩形作为图形界限，该怎么去设置？
4.这时，我们需要捕捉矩形的左下角和右上角的坐标；直接选择矩形，先选择左下角的端点，看一下左下角命令框显示的坐标；同理，再捕捉右上角的端点处的坐标；按照上面的方法，先输入limits，再分别输入这两个坐标点，按回车键，这样图形界限就设置好了。
