CAD倒角命令的用法
我们在CAD中绘制有弯道的图形时,使用倒角命令会方便很多,我们来看看本文例子如何使用倒角命令,我们以弯道为例!
1.首先,我们要打开CAD软件。
2.然后,绘制弯道的管道大小一样的双线管道,这里需要相互垂直。

3.直接输入倒角命令F,然后再输入半径R,一般弯头中心线的弯曲半径是管道直径D,外边圆弧是1.5D,内边圆弧弯曲半径为0.5D

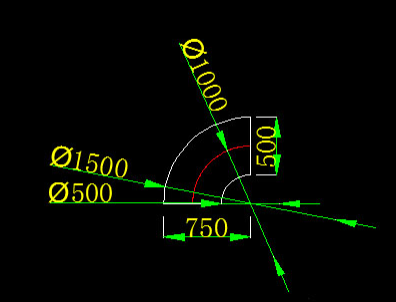

4.绘制完成后,删除两边多余的直线线段,连接弯道内外两边就完成了,结果如下图:
