CAD线型设置及快捷键

1.命令格式

命令行： Linetype

图形中的每个对象对象都具有其线型特性。LINETYPE命令可对对象的线型特性进行设置和管理。

线型是由沿图线显示的线、点和间隔组成的图样, 你可以使用不同线型代表特定信息，例如：若你正在画一个工地平面图, 可利用一个连续线型画路, 或使用含横线与点的界定线型画所有物线条。

每一个图面皆预设至少有三种线型: "CONTINUOUS"、"BYLAYER" 和 "BYBLOCK"。这些线型不可以重新命名或删除. 你的图面可能也含无限个额外的线型。你可以从一个线型库文件加载更多的线型, 或新建并储存你自己定义的线型。

2. 注意@

为了设置当前层的线型，你即可以选择线型列表中的线型，也可以双击线型名称。

加载附加线型

在选择一个新的线型到图形文件之前，你必须建立一个线型名称或者从线型文件（*.lin）中加载一个已命名的线型。luck18网址2010有ZwCADISO.lin、ZwCADEX.lin、ZwCAD.lin等线型文件，每个文件包含了很多已命名的线型。

从线型库中加载新线型

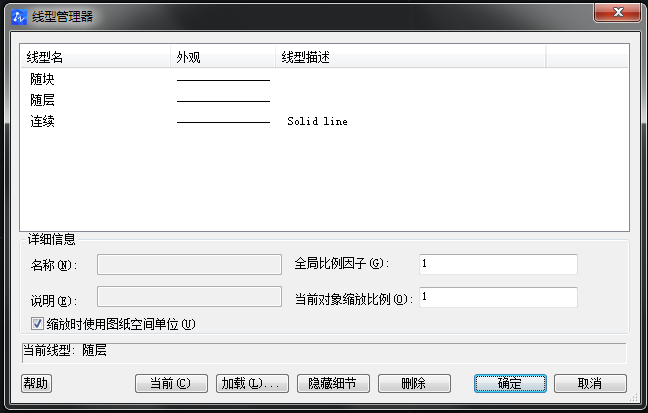

1）执行LINETYPE命令，弹出线型管理器。

2）点击“加载”。

3）点击“浏览”。

4）选择线型库文件，点击并打开。

5）选取要加载的线型。

6）点击确定，关闭窗口。
