在CAD中如何用命令拆分图例？
我们再用CAD绘图时，想快速拆解图例，我们怎样去操作呢？
1.首先，我们打开CAD软件，输入“Rectang”命令，回车。然后，我们在图纸上绘制一个矩形，70*30为大小的。
2.我们选中矩形，输入“Explode”命令，回车。然后，我们按顺序点击它的四边，把它分成四条独立的线段。
3.然后，我们再输入“DIVIDE”命令，回车。选一条直线，在命令行中输入3，就可以把直线分成三段。但是这样是看不出被分割的。

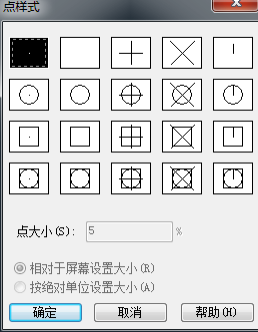

4.我们点击界面的“格式”在选择“点样式”，之后，会弹出一个对话框，在对话框里我们可以设置点样式的大小，设置完成点击确定。
5.这样我们就可以看到节点分割的矩形啦！
