怎么用CAD画手柄？
本文给大家介绍CAD如何绘制手柄。

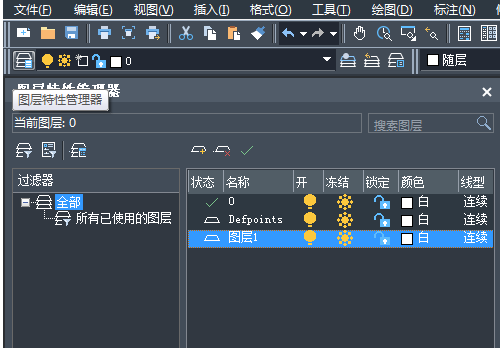

1.打开CAD软件，调整好图层特性。

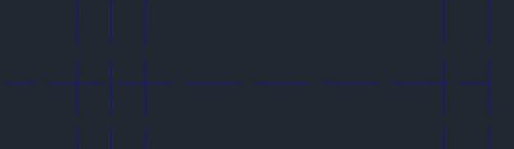

2.然后，绘制水平中心线120mm，竖直50中心线mm，将竖直中心线分别向左向右偏移7.5个单位，向右偏移82.5个单位，将最右的中心线向左偏移10个单位。

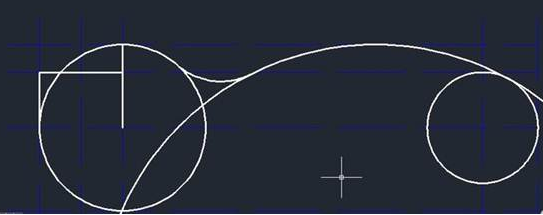

3.绘制2个半径分别为15和10的圆，将水平中心线上下偏移15个单位，使用相切相切半径绘制圆，半径为15mm。
4.绘制圆角，半径为12mm的圆角，将水平中心线向上偏移10个单位，绘制3条实线，如下图所示。
5.绘制半径为5的圆，在中心线的交点处，修剪左边圆部分的线条修，剪右边圆部分的线条，与上一步一样，使用修剪工具。

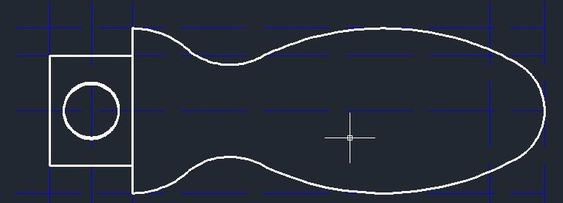

6.镜像所画的线条，就变成一个手柄栅，除多余的线条就，完成了手柄的绘制操作。
