在CAD中一个圆如何与多个圆相切?
1.首先,我们打开xelegaCAD软件。

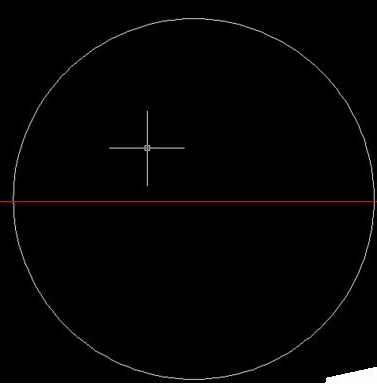

2.绘制一个大圆。

3.接着做辅助线,过圆形的两条互相垂直的直线,简单点就是把圆等分四分。

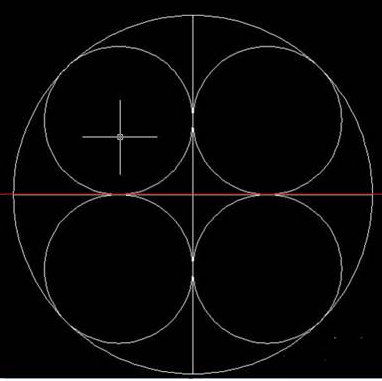

4.画小圆,用绘图——>圆——>相切,相切,相切,分别切圆和两条直线,如此画四个小圆。

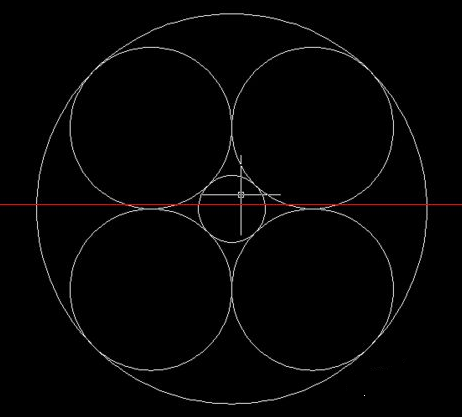

5.我们删除辅助线,用同样的办法:绘图——>圆——>相切,相切,相切,分别切四个小圆中的三个,画出第五个小圆。
