CAD如何分解图例？
我们使用CAD绘制设计图时，有些图形需要拆除，那我们该怎么去操作呢？
1.首先，我们打开CAD软件。
2.我们在命令行输入Rectang命令，回车。然后，用鼠标在绘图区域上绘制一个矩形，大小为70*30，可以在命令行输入也可以直接在鼠标中直接输入。
3.绘制完成后，我们选中矩形，在命令行输入“Explode”命令，回车。依次点击矩形的四边，将它分成四条独立的线段。独立的线段和整体的矩形是不一样的，从节点上可以分出来。
4.在命令行输入“DIVIDE”命令，回车，再选择一条直线，在命令中输入3，将其分为3段。节点被分割后暂时是不看不出的。

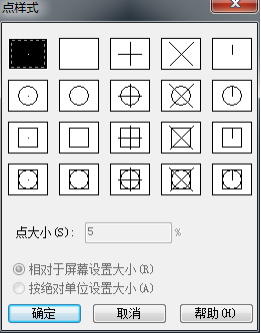

5.我们点击“格式”菜单中的下拉菜单中的“点样式”。点击完成后即会弹出“点样式”的对话框。这样可以设置点的样式和大小情况。设置完成后点击确定。
6.设置完成后，节点就可以用肉眼看到了，分解后的图形如下图：
