如何用CAD绘制固定长度的图形
我们使用luck18网址绘制图形是个很方便的软件，今天为大家介绍如何让它为我们排忧解难的方法，绘制固定长度的图形听着是有点麻烦的，下文是我总结的一些操作步骤。
1.首先，我们打开CAD软件，我们以矩形为例。
2.我们在修改标注样式对话框里设置比例，以200mm*100mm为例，如果图纸是1:1，那绘图时输入的长度就是实际长度，不然绘图的尺寸就是实际尺寸/图例。

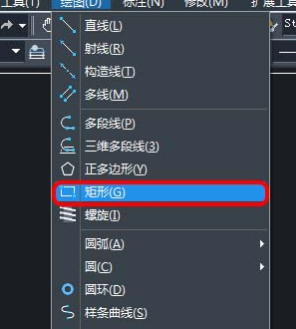

3.我们通过界面点击“绘图”找到“矩形”。
4.我们也可以通过输入rec命令回车，来设置矩形比例
两种方法如下：

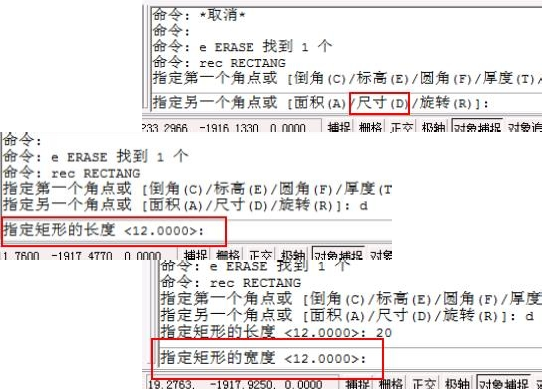

（1）输入REC命令后，移动鼠标来确定矩形的顶点，接着输入指令：D，设置矩形的大小。
（2）输入REC命令后，确定顶点后·，接着输入指令@200,100，并回车确定。
这样就完成了。
