怎么让图片保存在CAD图纸中
在CAD中插入光栅图像很简单，直接在菜单中选择：插入>光栅图像就可以将各种格式的图片（*.bmp\*.jpg\*.tif\*.tga等）插入到图纸中。将图片以图像参照的方式插入DWG中，不仅不会增加DWG文件的大小，而且即便是图片的尺寸非常大，插入速度也不会受到明显的影响。
但使用插入方式的时候，将图纸传给其他人时必须同时将图像文件一起发过去，否则对方打开时就看不到图像；如果自己没注意移动或删除了图像文件，自己打开图的时候也一样无法显示图像。
因此经常有人问：能不能将图像直接保存到CAD图纸里，这样就不用管图像文件了。当然有办法了，那就是将图像以OLE的方式嵌入到CAD图纸中。
操作步骤如下：
1、 在菜单里选择：插入>OLE对象。

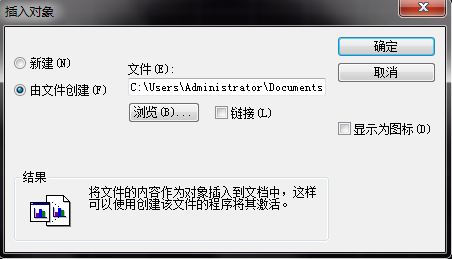

2、 在“插入对象”对话框中选择“由文件创建”，然后浏览打开图像文件，即可完成OLE的插入，如下图所示。

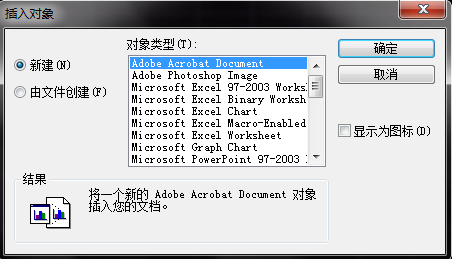

3、 在“插入对象”对话框中还可以选择“新建”，然后选择一种对象类型，打开某个软件后，从软件中插入OLE对象，从软件列表中可以看到本机安装的各种软件，如WORD、EXCEL、POWERPOINT等等，也就是说这些软件中的文档或图形都可以以OLE的方式插入，如下图所示。
