如何设置CAD虚线比例的大小
CAD软件中我们怎么去调整虚线的比例呢？
1.打开熟悉的luck18网址软件
2.我们来画一条直线
3.然后，我们点击“虚线型”就可以了，找不到虚线型的话，我们可以在“线型管理器”中添加虚线型，再点击“虚线型”就可以了。
4.设置虚线型的比例大小的三种方法：

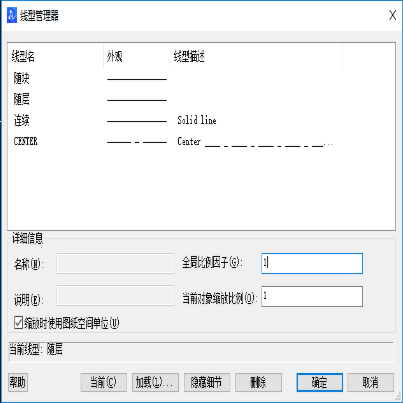

（1）打开特性里的线型比例选项，打开线型管理器，可以根据需要设置全局比例因子，从而调整线型的大小，这里小编将比例因子改为2，进行确认，虚线比例就改变了 。
（2）在命令行中，填写 LTSCALE ，CAD软件的默认值为1，可以通过输入更大的比例因子调节线型的比例大小，这里小编输入了2，虚线的比例也会改变。

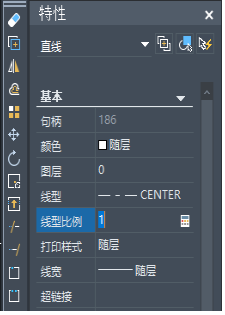

（3）点击虚线，再点击鼠标的右键，在右方的特性里也可以调整线型比例的大小。
